Datasheet下载- 型号： RS3A-13
- 制造商： Diodes Inc.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RS3A-13由Diodes Inc.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RS3A-13价格参考。Diodes Inc.RS3A-13封装/规格：未分类， 暂无。您可以下载RS3A-13参考资料、Datasheet数据手册功能说明书，资料中有RS3A-13 详细功能的应用电路图电压和使用方法及教程。
RS3A-13（Diodes Incorporated）是一款通用型高速整流二极管，采用DO-204AL（DO-41）封装，额定反向电压（VRRM）为50V，平均整流电流（IO）达3A，正向压降低（典型值约0.95V @ 3A），反向恢复时间短（trr ≈ 500ns），具备良好的开关特性和热稳定性。 其典型应用场景包括： 1. 开关电源（SMPS）次级整流：适用于小功率AC-DC适配器、LED驱动电源、机顶盒及网络设备电源中的低压大电流输出整流； 2. DC-DC变换器：在降压（Buck）或反激（Flyback）拓扑中作同步整流替代方案（尤其在成本敏感、效率要求适中的场合）； 3. 极性保护与反接防护：用于电池供电设备（如便携式仪器、安防模块）输入端，防止电源反接损坏后级电路； 4. 续流二极管：配合继电器、电磁阀或电机驱动IC（如H桥）使用，吸收感性负载关断时的反向电动势； 5. 通用整流与钳位：在信号调理、采样保持电路或ESD保护前端作简易整流/限幅元件。 该器件不适用于高压（＞50V）、高频（＞1MHz）或超低VF要求场景（如USB PD快充主路），但凭借高性价比、成熟封装和稳定供货，广泛用于工业控制、消费电子及物联网终端等中低功率领域。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE FAST RECOVERY 50V 3A SMC |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Diodes Incorporated |
| 数据手册 | |

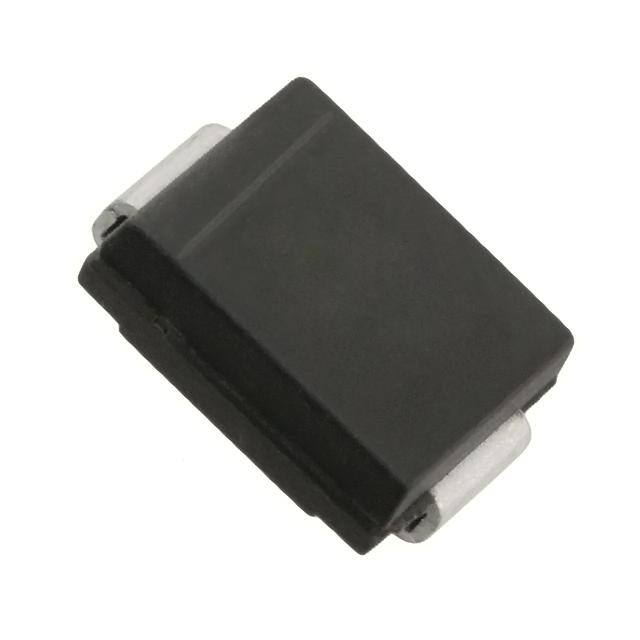

| 产品图片 |
|
| 产品型号 | RS3A-13 |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1.3V @ 3A |
| 不同 Vr、F时的电容 | 50pF @ 4V，1MHz |
| 不同 Vr时的电流-反向漏电流 | 5µA @ 50V |
| 二极管类型 | 标准 |
| 供应商器件封装 | SMC |
| 其它名称 | RS3A |
| 包装 | 剪切带 （CT） |
| 反向恢复时间(trr) | 150ns |
| 安装类型 | 表面贴装 |
| 封装/外壳 | DO-214AB，SMC |
| 工作温度-结 | -65°C ~ 150°C |
| 标准包装 | 1 |
| 电压-DC反向(Vr)（最大值） | 50V |
| 电流-平均整流(Io) | 3A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
