Datasheet下载- 型号： RS2BHE3/52T
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RS2BHE3/52T由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RS2BHE3/52T价格参考。VishayRS2BHE3/52T封装/规格：未分类， 暂无。您可以下载RS2BHE3/52T参考资料、Datasheet数据手册功能说明书，资料中有RS2BHE3/52T 详细功能的应用电路图电压和使用方法及教程。
Vishay Semiconductor Diodes Division 的 RS2BHE3/52T 是一款通用型硅整流二极管（DO-214AC/SMA 封装），额定参数为：最大反向重复峰值电压 VRRM = 100 V，平均整流输出电流 IO = 2 A，正向压降 VF ≈ 1.3 V（在 2 A 时），反向漏电流 IR ≤ 5 µA（25°C）。 该器件适用于中低功率、成本敏感的交流转直流（AC-DC）整流场景，典型应用包括： - 小功率开关电源（SMPS）中的次级侧整流； - 线性电源中的桥式或单相半波/全波整流电路； - 适配器、充电器、LED 驱动电源、家电控制板等消费类及工业辅助电源； - DC-DC 转换器中的续流或隔离整流； - 电平钳位、极性保护及反向电压抑制等保护电路。 其 SMA 表面贴装封装便于自动化生产，具备良好热性能与可靠性，符合 AEC-Q101（汽车级）认证（RS2BHE3/52T 中 “HE3” 表示符合 AEC-Q101），因此也适用于车载信息娱乐系统、车身控制模块等对可靠性要求较高的汽车电子辅助电源场合。 注意：不适用于高频（>100 kHz）或高效率同步整流场景（因其为普通 PN 结二极管，非肖特基或快恢复类型），也不推荐用于高压大电流主功率路径。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE FAST REC 100V 1.5A DO214AA |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |

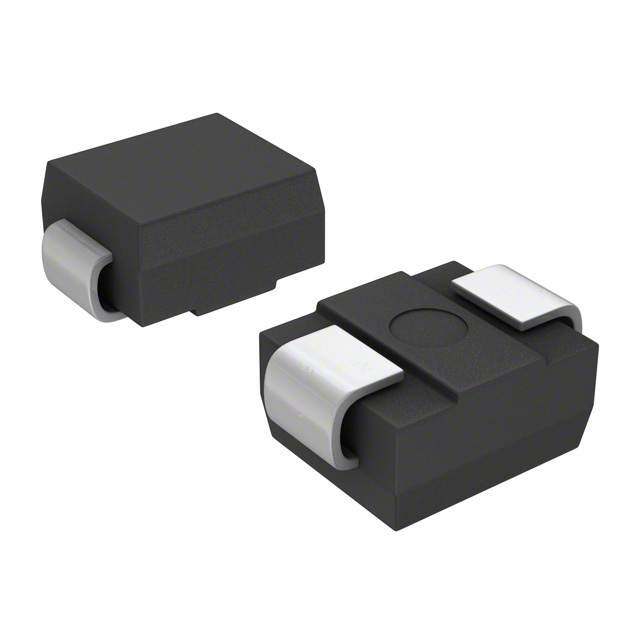

| 产品图片 |
|
| 产品型号 | RS2BHE3/52T |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1.3V @ 1.5A |
| 不同 Vr、F时的电容 | 20pF @ 4V，1MHz |
| 不同 Vr时的电流-反向漏电流 | 5µA @ 100V |
| 二极管类型 | 标准 |
| 供应商器件封装 | DO-214AA（SMB） |
| 包装 | 带卷 （TR） |
| 反向恢复时间(trr) | 150ns |
| 安装类型 | 表面贴装 |
| 封装/外壳 | DO-214AA，SMB |
| 工作温度-结 | -55°C ~ 150°C |
| 标准包装 | 750 |
| 电压-DC反向(Vr)（最大值） | 100V |
| 电流-平均整流(Io) | 1.5A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
