型号： RS1PBHM3/84A
制造商： Vishay
库位|库存： xxxx|xxxx
要求：无整包装整卷装连续切割带批次不详

数量阶梯	香港交货	国内含税
+xxxx	$xxxx	￥xxxx

查看当月历史价格

查看今年历史价格

产品简介：

ICGOO电子元器件商城为您提供RS1PBHM3/84A由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RS1PBHM3/84A价格参考。VishayRS1PBHM3/84A封装/规格：未分类，暂无。您可以下载RS1PBHM3/84A参考资料、Datasheet数据手册功能说明书，资料中有RS1PBHM3/84A 详细功能的应用电路图电压和使用方法及教程。

Vishay Semiconductor Diodes Division 的 RS1PBHM3/84A 是一款表面贴装（SMD）、超快恢复型整流二极管，采用 SOD-123FL 封装，额定参数为 1 A / 100 V，反向恢复时间典型值仅 25 ns，正向压降低至约 1.3 V（IF = 1 A），具备良好的热性能和高可靠性。

该器件主要适用于中小功率、高频开关场景，典型应用包括：
✅ 开关电源（SMPS）中的次级整流，尤其在适配器、LED 驱动器、工业控制电源等对效率与尺寸敏感的场合；
✅ DC-DC 转换器（如 Buck、Flyback 拓扑）中的续流或输出整流，其快速恢复特性可显著降低开关损耗与EMI；
✅ 反激式（Flyback）电源的初级侧钳位/吸收电路，配合RCD网络实现漏感能量泄放；
✅ 电池充电电路、POE（以太网供电）受电端整流，以及消费电子（如机顶盒、路由器、智能家电）的板载辅助电源整流环节。

其 SOD-123FL 封装支持自动化贴片生产，体积小、热阻低（RθJA ≈ 200°C/W），适合高密度PCB布局。符合AEC-Q101标准（RS1PBHM3/84A 中的 “A” 后缀标识为汽车级版本），因此也适用于车载信息娱乐系统、车身控制模块等对温度范围（–65°C 至 +175°C）和长期可靠性要求较高的车规级应用。

综上，RS1PBHM3/84A 是一款兼顾高频性能、紧凑封装与车规可靠性的通用型超快整流二极管，核心价值在于提升能效、减小磁性元件体积并增强系统鲁棒性。

产品参数图文手册常见问题

参数	数值
产品目录	分立半导体产品
描述	DIODE FAST REC 100V 1A DO220AA
产品分类	单二极管/整流器
品牌	Vishay Semiconductor Diodes Division
数据手册	点击此处下载产品Datasheet

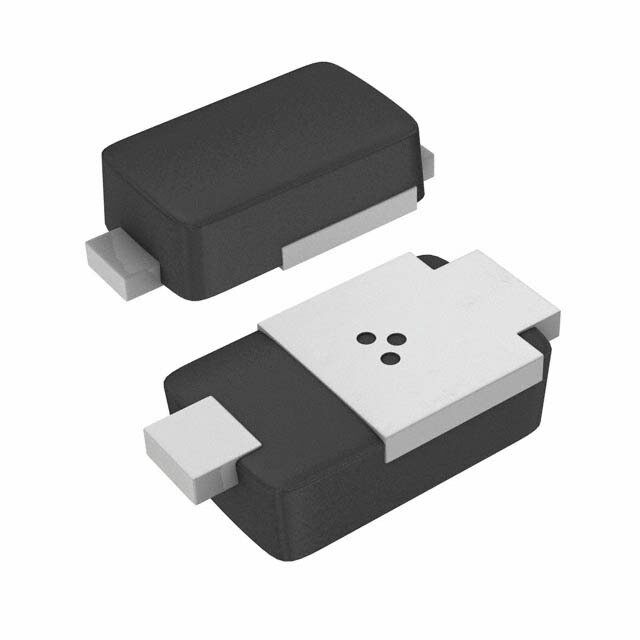

产品图片
产品型号	RS1PBHM3/84A
rohs	无铅 / 符合限制有害物质指令(RoHS)规范要求
产品系列	eSMP™
不同If时的电压-正向(Vf)	1.3V @ 1A
不同 Vr、F时的电容	9pF @ 4V，1MHz
不同 Vr时的电流-反向漏电流	1µA @ 100V
二极管类型	标准
供应商器件封装	DO-220AA（SMP）
包装	带卷（TR）
反向恢复时间(trr)	150ns
安装类型	表面贴装
封装/外壳	DO-220AA
工作温度-结	-55°C ~ 150°C
标准包装	3,000
电压-DC反向(Vr)（最大值）	100V
电流-平均整流(Io)	1A
速度	快速恢复 =< 500 ns，> 200mA（Io）
