Datasheet下载- 型号： RS1DHE3/5AT
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RS1DHE3/5AT由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RS1DHE3/5AT价格参考。VishayRS1DHE3/5AT封装/规格：未分类， 暂无。您可以下载RS1DHE3/5AT参考资料、Datasheet数据手册功能说明书，资料中有RS1DHE3/5AT 详细功能的应用电路图电压和使用方法及教程。
Vishay Semiconductor Diodes Division 的 RS1DHE3/5AT 是一款表面贴装（SMD）、高可靠性、快恢复整流二极管（1A / 200V），采用 SOD-123HE 封装。其典型应用场景包括： - 开关电源（SMPS）次级整流：适用于适配器、充电器、LED驱动电源等中小功率AC-DC转换电路，凭借1A额定电流与200V反向耐压，满足通用离线电源输出整流需求； - DC-DC变换器中的续流/整流二极管：在降压（Buck）或反激（Flyback）拓扑中，作为高频续流路径，其约250ns的快速恢复时间可降低开关损耗与EMI； - 工业控制与消费电子板载电源：如PLC模块、智能电表、机顶盒、网络设备等对空间和可靠性要求较高的场合，SOD-123HE封装支持自动化贴片，且符合AEC-Q200（汽车级）应力测试标准（注：该型号为工业级，非车规，但具备高鲁棒性）； - 通用整流与极性保护：用于电池供电设备输入端防反接、信号调理电路中的钳位或隔离整流等。 该器件具有低正向压降（典型1.3V @ 1A）、高浪涌电流能力（30A IFSM）及优异的热稳定性，适合在-65°C 至 +175°C 宽温域下长期工作，广泛应用于对效率、尺寸与可靠性均有要求的中低功耗电子系统中。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE FAST REC 200V 1A DO214AC |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |

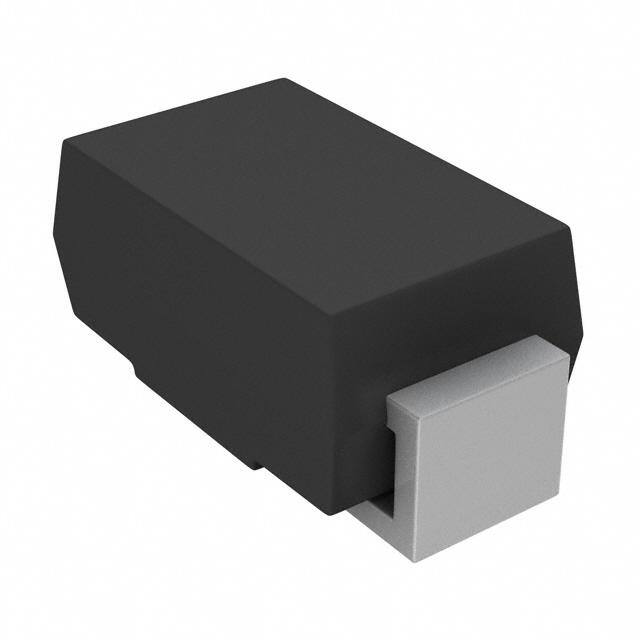

| 产品图片 |
|
| 产品型号 | RS1DHE3/5AT |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1.3V @ 1A |
| 不同 Vr、F时的电容 | 10pF @ 4V，1MHz |
| 不同 Vr时的电流-反向漏电流 | 5µA @ 200V |
| 二极管类型 | 标准 |
| 供应商器件封装 | DO-214AC（SMA） |
| 包装 | 带卷 （TR） |
| 反向恢复时间(trr) | 150ns |
| 安装类型 | 表面贴装 |
| 封装/外壳 | DO-214AC，SMA |
| 工作温度-结 | -55°C ~ 150°C |
| 标准包装 | 7,500 |
| 电压-DC反向(Vr)（最大值） | 200V |
| 电流-平均整流(Io) | 1A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
