Datasheet下载- 型号： RS1AHE3/5AT
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RS1AHE3/5AT由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RS1AHE3/5AT价格参考。VishayRS1AHE3/5AT封装/规格：未分类， 暂无。您可以下载RS1AHE3/5AT参考资料、Datasheet数据手册功能说明书，资料中有RS1AHE3/5AT 详细功能的应用电路图电压和使用方法及教程。
Vishay Semiconductor Diodes Division 的 RS1AHE3/5AT 是一款表面贴装（SMD）、通用型快恢复整流二极管（1A / 50V），采用 SMA（DO-214AC）封装。其典型应用场景包括： - 小功率开关电源（SMPS）：用于次级侧高频整流，如手机充电器、LED驱动电源、适配器等，得益于其快速恢复时间（≈150 ns）和低正向压降（约1.3 V @ 1A），可提升效率并减少发热。 - DC-DC转换电路：在升压、降压或反激式拓扑中作续流或输出整流二极管，适用于工业控制板、嵌入式系统及通信模块的板载电源。 - 消费电子与家电：用于电视、机顶盒、打印机等设备的辅助电源整流，满足紧凑布局与可靠性的双重需求。 - 信号隔离与钳位保护：在低频信号路径中实现极性保护或电压钳位（需结合外部电路设计），但非主要用途。 该器件符合AEC-Q200标准（RS1AHE3/5AT为汽车级版本），具备增强的热稳定性和抗浪涌能力（IFSM达30A），因此也适用于车载信息娱乐系统、车身控制模块等对可靠性要求较高的汽车电子场景。 注意：不适用于高压（>50V反向耐压）或大电流（>1A持续导通）场合；替代方案需关注VRRM、IF(AV)、trr及封装散热特性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE FAST 50V 1A DO214AC |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |

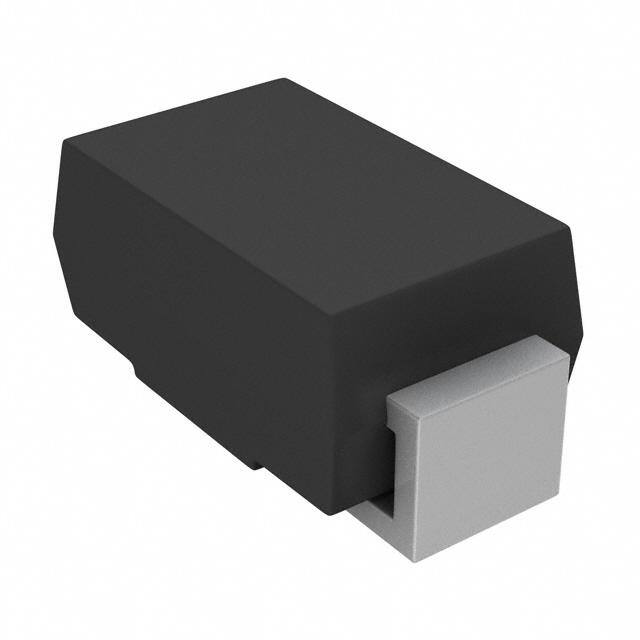

| 产品图片 |
|
| 产品型号 | RS1AHE3/5AT |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1.3V @ 1A |
| 不同 Vr、F时的电容 | 10pF @ 4V，1MHz |
| 不同 Vr时的电流-反向漏电流 | 5µA @ 50V |
| 二极管类型 | 标准 |
| 供应商器件封装 | DO-214AC（SMA） |
| 包装 | 带卷 （TR） |
| 反向恢复时间(trr) | 150ns |
| 安装类型 | 表面贴装 |
| 封装/外壳 | DO-214AC，SMA |
| 工作温度-结 | -55°C ~ 150°C |
| 标准包装 | 7,500 |
| 电压-DC反向(Vr)（最大值） | 50V |
| 电流-平均整流(Io) | 1A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
