Datasheet下载- 型号： RNF18JTD68R0
- 制造商： STACKPOLE ELECTRONICS INC.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RNF18JTD68R0由STACKPOLE ELECTRONICS INC.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RNF18JTD68R0价格参考。STACKPOLE ELECTRONICS INC.RNF18JTD68R0封装/规格：未分类， 暂无。您可以下载RNF18JTD68R0参考资料、Datasheet数据手册功能说明书，资料中有RNF18JTD68R0 详细功能的应用电路图电压和使用方法及教程。
RNF18JTD68R0 是 Stackpole Electronics Inc. 推出的一款通孔式（THT）金属膜电阻器，阻值为68.0 Ω，精度±5%，额定功率1/2 W（0.5 W），温度系数±100 ppm/°C，采用轴向引线封装（标准JEDEC尺寸）。 该电阻适用于对成本、可靠性与基本精度有平衡要求的通用电子电路。典型应用场景包括： - 电源管理电路：用作开关电源（SMPS）中的限流采样电阻、反馈分压网络或启动电路中的降压/偏置电阻； - 工业控制板：在PLC输入模块、传感器信号调理电路中提供上拉/下拉、电流限制或电平匹配功能； - 消费类电子：电视机、机顶盒、音频设备等主板中的偏置电阻、LED限流电阻（需结合功耗校核）、滤波网络匹配电阻； - 仪器仪表与测量设备：作为非精密分压、校准辅助或保护性限流元件（不用于高精度传感主路）； - 电机驱动与继电器接口：驱动三极管或光耦的基极/输入限流电阻，确保可靠开关。 其通孔结构便于手工焊接与维修，适合中小批量生产及原型开发；金属膜材质提供优于碳膜的稳定性与噪声性能，但未达高精密或高功率要求，故不推荐用于电流检测主回路、高频射频匹配或高温严苛环境（如>70℃长期满载）。实际应用中需注意PCB布局散热及电压降是否满足安全裕量（最大工作电压200 V）。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES 68 OHM 1/8W 5% AXIAL |
| 产品分类 | 通孔电阻器 |
| 品牌 | Stackpole Electronics Inc |
| 数据手册 | |

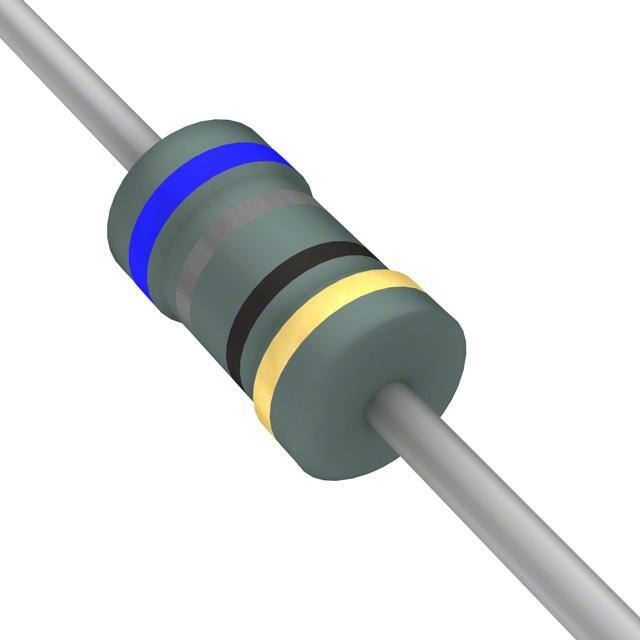

| 产品图片 |
|
| 产品型号 | RNF18JTD68R0 |
| PCN零件编号 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | RNF |
| 供应商器件封装 | 轴向 |
| 其它名称 | RN 1/8 T1 68 5% R |
| 功率(W) | 0.125W，1/8W |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.071" 直径 x 0.130" 长（1.80mm x 3.30mm） |
| 容差 | ±5% |
| 封装/外壳 | 轴向 |
| 成分 | 金属薄膜 |
| 标准包装 | 5,000 |
| 温度系数 | ±100ppm/°C |
| 特性 | 阻燃涂层 |
| 电阻(Ω) | 68 |
| 端子数 | 2 |
| 高度 | - |
