Datasheet下载- 型号： PT78HT265S
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PT78HT265S由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PT78HT265S价格参考。Texas InstrumentsPT78HT265S封装/规格：未分类， 暂无。您可以下载PT78HT265S参考资料、Datasheet数据手册功能说明书，资料中有PT78HT265S 详细功能的应用电路图电压和使用方法及教程。
PT78HT265S 是德州仪器（Texas Instruments）推出的一款高可靠性、宽输入范围的非隔离式DC-DC降压转换器模块（属于PTH系列），输入电压范围为4.75 V 至 40 V，输出为固定5 V/3 A（最大），具备过流、过热和短路保护功能。 其典型应用场景包括： 1. 工业自动化设备：用于PLC模块、传感器接口、I/O端子板等需在宽输入电压（如24 V DC标称但波动大）下稳定提供5 V逻辑电源的场合； 2. 轨道交通与车载电子：适应机车或商用车辆中12 V/24 V电池系统电压大幅波动（冷启动低至6 V、负载突降高达40 V），为微控制器、CAN收发器、FPGA配置电路等提供可靠5 V供电； 3. 测试测量仪器：在便携式或宽温域（–40°C 至 +85°C 工作温度）仪器中，作为主控单元和ADC/DAC电路的高效、低噪声电源； 4. 军工与航空航天衍生应用：因符合高可靠性设计（无电解电容、强化灌封、抗振动），适用于对长期稳定性与环境适应性要求严苛的嵌入式系统。 该模块采用SIP-3封装，集成电感，仅需少量外围元件（输入/输出电容），显著简化PCB设计并提升EMI性能，特别适合空间受限且需快速开发的中高功率嵌入式电源方案。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电源 - 板安装 |
| 描述 | REG SW 6.5V 2A SMD |
| 产品分类 | DC DC Converters |
| 品牌 | Texas Instruments |
| 数据手册 | |

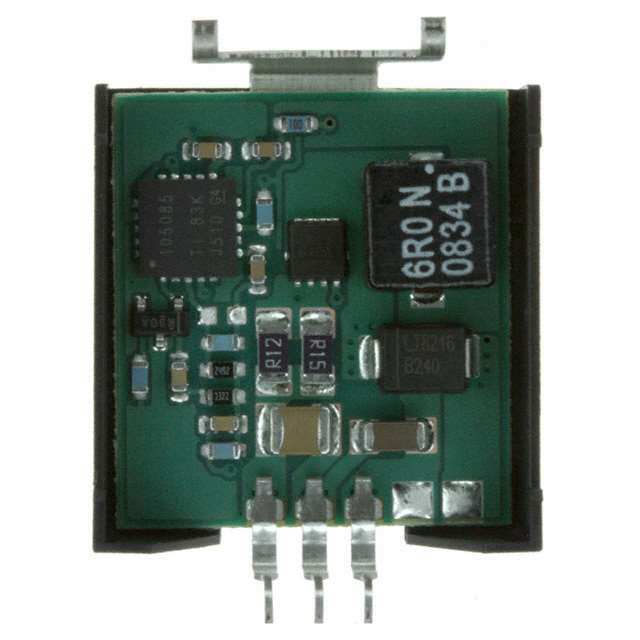

| 产品图片 |
|
| 产品型号 | PT78HT265S |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | PT78HT200 |
| 产品目录页面 | |
| 其它名称 | 296-20255 |
| 制造商产品页 | http://www.ti.com/general/docs/suppproductinfo.tsp?distId=10&orderablePartNumber=PT78HT265S |
| 功率(W)-制造系列 | 13W |
| 功率(W)-最大值 | 13W |
| 包装 | 托盘 |
| 大小/尺寸 | 0.94" 长 x 0.90" 宽 x 0.34" 高（23.9mm x 22.9mm x 8.6mm） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 3-SMD 模块 |
| 工作温度 | -40°C ~ 85°C |
| 效率 | 85% |
| 标准包装 | 25 |
| 特性 | OTP，SCP |
| 电压-输入（最大值） | 28V |
| 电压-输入（最小值） | 10.5V |
| 电压-输出1 | 6.5V |
| 电压-输出2 | - |
| 电压-输出3 | - |
| 电压-隔离 | - |
| 电流-输出（最大值） | 2A |
| 类型 | 非隔离 PoL 模块 |
| 输出数 | 1 |
