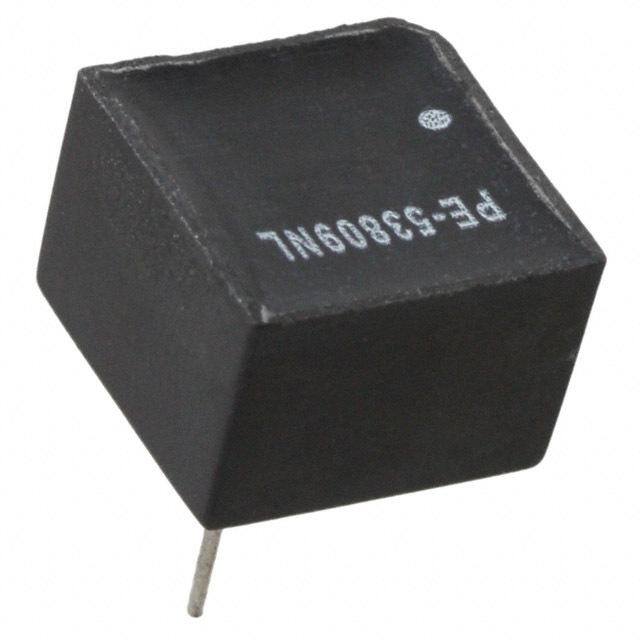

图片仅供参考
详细数据请看参考数据手册
- 型号： PE-53809NL
- 制造商： Pulse
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PE-53809NL由Pulse设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PE-53809NL价格参考。PulsePE-53809NL封装/规格：未分类， 暂无。您可以下载PE-53809NL参考资料、Datasheet数据手册功能说明书，资料中有PE-53809NL 详细功能的应用电路图电压和使用方法及教程。
Pulse Electronics Network的PE-53809NL是一款固定电感器，广泛应用于各类电子设备中。该电感器具有高可靠性、优良的磁屏蔽性能和稳定的电气特性，适用于需要高效能滤波和信号处理的电路设计。 主要应用场景包括：宽带网络设备（如路由器、交换机）、通信基础设施（如基站、光纤收发模块）、工业控制设备以及消费类电子产品中的电源管理电路。PE-53809NL常用于差模滤波电路中，配合EMI/RFI滤波器抑制电磁干扰，提升系统抗干扰能力，确保信号传输的稳定性与完整性。 此外，该器件也适用于以太网供电（PoE, Power over Ethernet）系统中，作为网络变压器的一部分，支持高速数据传输的同时实现电源与信号的共线传输，广泛用于IP电话、监控摄像头、无线接入点等PoE受电设备（PD）中。 PE-53809NL采用小型化封装，适合高密度PCB布局，工作温度范围宽，可在严苛环境下稳定运行，因此在需要高集成度和高可靠性的工业及通信领域尤为适用。其设计符合RoHS环保标准，适用于现代绿色电子产品制造。 综上，PE-53809NL凭借其优异的电磁兼容性和稳定的性能，成为通信与网络设备中不可或缺的关键元件。
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈无源元件 |
| DC电阻(DCR) | 2.2 欧姆 |
| 描述 | INDUCT PWR 256UH .25A 150KHZ TH固定电感器 SIMPLE SWITCHER IND |
| 产品分类 | 固定值电感器电感器 |
| 品牌 | Pulse |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 固定电感器,Pulse PE-53809NLLP |
| 数据手册 | |
| 产品型号 | PE-53809NL |
| 不同频率时的Q值 | - |
| 产品 | Inductors |
| 产品种类 | 固定电感器 |
| 供应商器件封装 | - |
| 其它名称 | 553-1726 |
| 包装 | 托盘 |
| 商标 | Pulse |
| 外壳宽度 | 10.16 mm |
| 外壳长度 | 7.62 mm |
| 大小/尺寸 | 0.400" 长 x 0.400" 宽（10.16mm x 10.16mm） |
| 安装类型 | 通孔 |
| 容差 | 20 % |
| 封装/外壳 | 径向 |
| 屏蔽 | 无屏蔽 |
| 工作温度 | -40°C ~ 130°C |
| 工作温度范围 | - 40 C to + 130 C |
| 工厂包装数量 | 50 |
| 引线间隔 | 7.62 mm |
| 最大直流电流 | 250 mA |
| 最大直流电阻 | 2.2 Ohms |
| 材料-磁芯 | - |
| 标准包装 | 50 |
| 电感 | 256 uH |
| 电流-饱和值 | - |
| 端接类型 | Radial |
| 类型 | THT/SMT Power Inductor |
| 系列 | PE-53 |
| 频率-测试 | - |
| 频率-自谐振 | - |
| 额定电流 | 250mA |
| 高度-安装（最大值） | 0.300"（7.62mm） |
