产品简介：
ICGOO电子元器件商城为您提供PDTC144VE,115由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PDTC144VE,115价格参考。NXP SemiconductorsPDTC144VE,115封装/规格：未分类， 暂无。您可以下载PDTC144VE,115参考资料、Datasheet数据手册功能说明书，资料中有PDTC144VE,115 详细功能的应用电路图电压和使用方法及教程。
PDTC144VE,115 是 NXP USA Inc. 推出的一款数字晶体管（Digital Transistor, DTR），属于预偏置双极结型晶体管（BJT）单管，内置基极-发射极电阻（R1=10 kΩ）和基极-集电极反馈电阻（R2=10 kΩ），具有内置偏置网络，可直接由低驱动电流的数字信号（如 MCU GPIO、逻辑门输出）控制，无需外接偏置电阻。 典型应用场景包括： ✅ 小功率开关控制：驱动LED指示灯、小型继电器线圈、蜂鸣器、小型电磁阀等负载（最大Ic=100 mA，VCEO=50 V）； ✅ 逻辑电平接口与电平转换：在3.3 V/5 V MCU与较高电压外围电路间实现简单隔离与驱动； ✅ 输入信号调理与反相缓冲：利用其饱和开关特性，实现数字信号整形、反相或使能控制； ✅ 便携式与空间受限设备：SOT-323（SC-70）超小型封装，适用于智能手机、可穿戴设备、IoT传感器节点等对PCB面积敏感的设计； ✅ 成本与可靠性敏感应用：替代分立BJT+电阻方案，减少元件数量、贴片工位及BOM管理复杂度，提升生产良率与长期稳定性。 该器件工作温度范围为−65 °C 至 +150 °C，符合AEC-Q101标准（车规级可选版本），亦广泛用于工业控制、家电（如洗衣机主控板、空调遥控接收模块）及消费电子中的基础开关功能。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | TRANS PREBIAS NPN 150MW SC75 |
| 产品分类 | 晶体管(BJT) - 单路﹐预偏压式 |
| 品牌 | NXP Semiconductors |
| 数据手册 | |

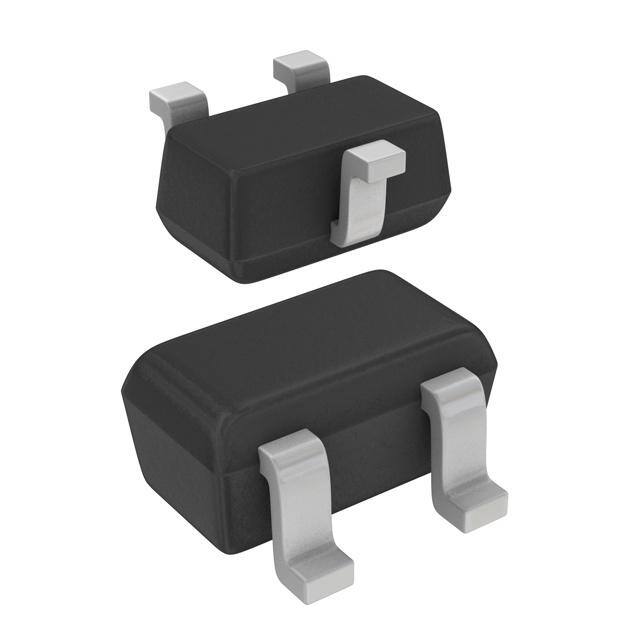

| 产品图片 |
|
| 产品型号 | PDTC144VE,115 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同 Ib、Ic时的 Vce饱和值（最大值） | 150mV @ 500µA， 10mA |
| 不同 Ic、Vce 时的DC电流增益(hFE)（最小值） | 40 @ 5mA，5V |
| 供应商器件封装 | SC-75 |
| 其它名称 | 934058806115 |
| 功率-最大值 | 150mW |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SC-75，SOT-416 |
| 晶体管类型 | NPN - 预偏压 |
| 标准包装 | 3,000 |
| 电压-集射极击穿（最大值） | 50V |
| 电流-集电极(Ic)（最大值） | 100mA |
| 电流-集电极截止（最大值） | 1µA |
| 电阻器-发射极基底(R2)(Ω) | 10k |
| 电阻器-基底(R1)(Ω) | 47k |
| 频率-跃迁 | - |
