Datasheet下载- 型号： PC123Y1J000F
- 制造商： Sharp Microelectronics
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PC123Y1J000F由Sharp Microelectronics设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PC123Y1J000F价格参考。Sharp MicroelectronicsPC123Y1J000F封装/规格：未分类， 暂无。您可以下载PC123Y1J000F参考资料、Datasheet数据手册功能说明书，资料中有PC123Y1J000F 详细功能的应用电路图电压和使用方法及教程。
Sharp Microelectronics（现为瑞萨电子旗下）的PC123Y1J000F是一款单通道、晶体管输出型光耦隔离器（光电耦合器），采用DIP-4封装，具有高隔离电压（Viso=5,000 Vrms）、CTR典型值100%（IF=5mA, VCE=5V）、响应时间较快（tON/tOFF约4μs/3μs）及宽工作温度范围（–30°C 至 +100°C）。 其典型应用场景包括： 1. 工业控制接口：用于PLC数字输入/输出模块中，隔离现场传感器（如接近开关、光电开关）与控制器主电路，防止高压/噪声干扰； 2. 开关电源反馈回路：在AC-DC适配器或DC-DC转换器中，配合TL431等基准源构成隔离式电压反馈网络，实现原副边电气隔离与稳压控制； 3. 电机驱动隔离：隔离微控制器PWM信号与IGBT/MOSFET栅极驱动电路，避免功率侧地线噪声影响逻辑侧； 4. 通信接口保护：在RS-232/RS-485等串行总线中，隔离收发器与主控MCU，提升系统抗干扰能力与安全性； 5. 家电与白色家电：如变频空调、洗衣机控制板中，用于继电器/可控硅驱动隔离，满足安规隔离要求（IEC/UL认证支持）。 该器件具备高可靠性与长期稳定性，适用于对电气隔离、抗噪性及安全等级有明确要求的中低速数字信号传输场合（数据速率≤10 kbps）。注意其为直流晶体管输出型，不适用于高速或模拟线性传输场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISOLATR 5KV TRANSISTOR 4-DIP |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | Sharp Microelectronics |
| 数据手册 | http://www.sharpsma.com/webfm_send/1372 |

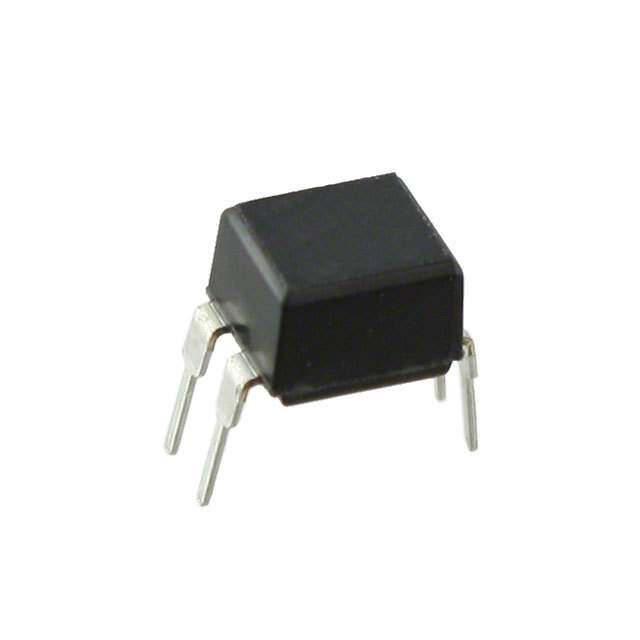

| 产品图片 |
|
| 产品型号 | PC123Y1J000F |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| Vce饱和值（最大值） | 200mV |
| 上升/下降时间（典型值） | 4µs， 3µs |
| 产品目录页面 | |
| 供应商器件封装 | 4-DIP |
| 其它名称 | 425-2080-5 |
| 包装 | 管件 |
| 安装类型 | 通孔 |
| 封装/外壳 | 4-DIP（0.300"，7.62mm） |
| 工作温度 | -30°C ~ 100°C |
| 打开/关闭时间（典型值） | - |
| 标准包装 | 100 |
| 电压-正向(Vf)（典型值） | 1.2V |
| 电压-输出（最大值） | 70V |
| 电压-隔离 | 5000Vrms |
| 电流-DC正向(If) | 50mA |
| 电流-输出/通道 | 50mA |
| 电流传输比（最大值） | 150% @ 5mA |
| 电流传输比（最小值） | 50% @ 5mA |
| 输入类型 | DC |
| 输出类型 | 晶体管 |
| 通道数 | 1 |
