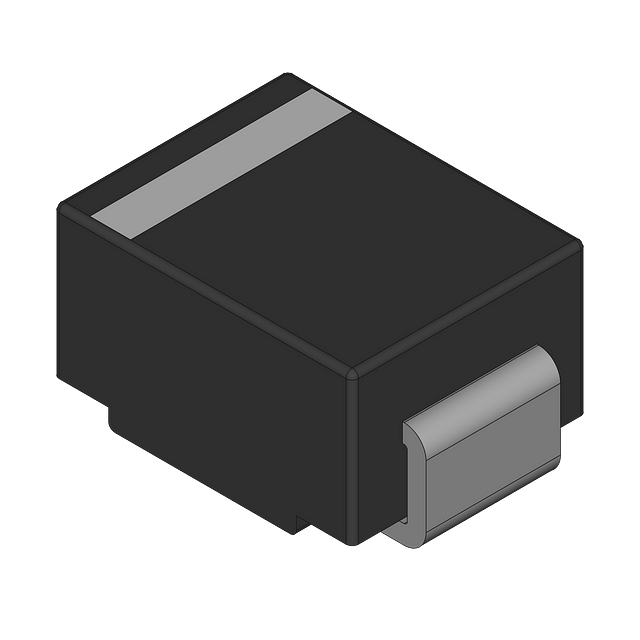

图片仅供参考
详细数据请看参考数据手册
- 型号： P6SMB9.1AT3
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供P6SMB9.1AT3由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 P6SMB9.1AT3价格参考。ON SemiconductorP6SMB9.1AT3封装/规格：未分类， 暂无。您可以下载P6SMB9.1AT3参考资料、Datasheet数据手册功能说明书，资料中有P6SMB9.1AT3 详细功能的应用电路图电压和使用方法及教程。
P6SMB9.1AT3 是安森美（ON Semiconductor）推出的表面贴装型瞬态电压抑制二极管（TVS Diode），属于SMB封装的单向TVS，击穿电压典型值为9.1V（VRWM≈7.79V，VBR=8.65–9.5V，Clamping Voltage Vc≤15.4V @ 38.9A）。其主要应用场景包括： - 电源输入端口保护：广泛用于DC电源适配器、工业控制模块、通信设备等的直流输入端，防止雷击感应浪涌、开关噪声或电源反接引起的过压损坏。 - 信号线/数据线防护：适用于RS-232/485、CAN总线、USB接口等低速信号线路，配合限流电阻使用，抑制ESD（±30kV接触放电）及EFT（电快速瞬变脉冲群）干扰。 - 消费电子与汽车电子：在机顶盒、智能电视、车载信息娱乐系统（IVI）中，保护MCU、电源管理IC及传感器接口免受瞬态过压冲击。 - 工业自动化设备：用于PLC模块、继电器驱动电路、传感器供电回路等易受电磁干扰和浪涌影响的节点。 该器件响应时间快（<1ps）、峰值脉冲功率达600W（10/1000μs波形），具备优良的ESD鲁棒性（IEC 61000-4-2 Level 4），且符合AEC-Q101汽车级可靠性标准（部分批次），兼顾工业与车规应用需求。需注意合理布局PCB（短而宽的走线、就近接地）以发挥最佳保护效果。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电路保护 |
| 描述 | TVS DIODE 7.78VWM 13.4VC SMB |
| 产品分类 | TVS - 二极管 |
| 品牌 | ON Semiconductor |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | P6SMB9.1AT3 |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同频率时的电容 | 1835pF @ 1MHz |
| 供应商器件封装 | SMB |
| 功率-峰值脉冲 | 600W |
| 包装 | 带卷 （TR） |
| 单向通道 | 1 |
| 双向通道 | - |
| 安装类型 | 表面贴装 |
| 封装/外壳 | DO-214AA，SMB |
| 工作温度 | -65°C ~ 150°C |
| 应用 | 通用 |
| 标准包装 | 2,500 |
| 电压-击穿（最小值） | 8.65V |
| 电压-反向关态（典型值） | 7.78V |
| 电压-箝位（最大值）@Ipp | 13.4V |
| 电流-峰值脉冲(10/1000µs) | 45A （8/20µs） |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
