Datasheet下载- 型号： NZX14A,133
- 制造商： NXP Semiconductors
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供NZX14A,133由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 NZX14A,133价格参考。NXP SemiconductorsNZX14A,133封装/规格：未分类， 暂无。您可以下载NZX14A,133参考资料、Datasheet数据手册功能说明书，资料中有NZX14A,133 详细功能的应用电路图电压和使用方法及教程。
NZX14A,133 是 Nexperia 推出的一款硅平面齐纳二极管（单管），标称稳压值为 14 V（容差 ±5%，典型值），额定功率为 500 mW（TO-236AB/SOT-23 封装），适用于低功耗、高可靠性的电压基准与保护场景。其主要应用场景包括： 1. 电压基准与参考源：为传感器电路、ADC/DAC 基准、电源监控IC等提供稳定14 V参考电压，尤其适合对温漂和长期稳定性要求不极端苛刻的中低端工业与消费类电子； 2. 过压保护与钳位：在接口电路（如RS-232、I/O端口）或敏感模拟前端中，与限流电阻配合，将瞬态电压钳位于14 V附近，防止后级器件过压损坏； 3. 简单线性稳压辅助电路：在低压差稳压器（LDO）反馈网络或分立稳压电路中作为基准元件，用于构建低成本、小电流稳压节点（如微控制器复位电路中的阈值检测）； 4. 浪涌抑制与ESD防护协同：虽非专用TVS，但可与陶瓷电容、PTC等组成简易浪涌吸收网络，提升系统抗扰度（需注意其响应速度与功率耐受限制）。 该器件具有良好的热稳定性、低动态阻抗（典型值~70 Ω）及符合AEC-Q101标准的车规级可靠性选项（具体以批次为准），广泛应用于汽车电子（如车身控制模块）、工业控制板、家电电源管理及通信设备辅助电源中。注意：设计时需确保工作电流在5–100 mA推荐范围内，并留足功率裕量以防过热。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| 描述 | DIODE ZENER 14V 500MW ALF2稳压二极管 Diode Zener Single 13.45V 2% 500mW 2pin |
| 产品分类 | 单二极管/齐纳分离式半导体 |
| 品牌 | NXP Semiconductors |
| 产品手册 | |

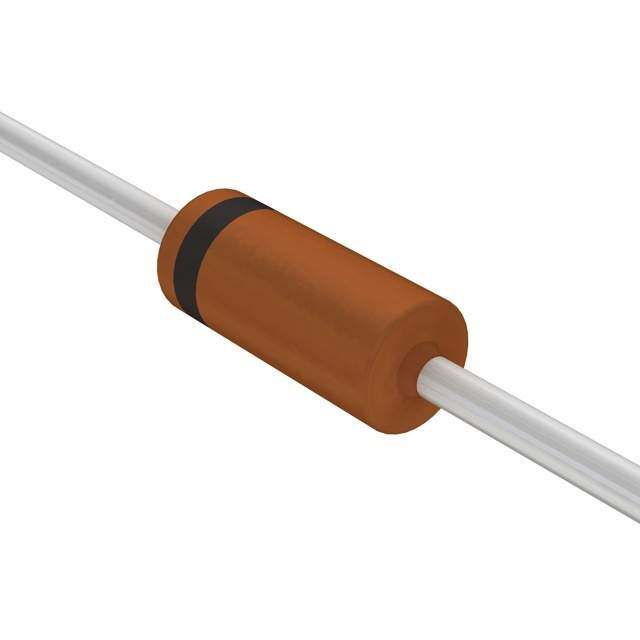

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 二极管与整流器,稳压二极管,NXP Semiconductors NZX14A,133- |
| 数据手册 | |
| 产品型号 | NZX14A,133 |
| PCN其它 | |
| 不同If时的电压-正向(Vf) | 1.5V @ 200mA |
| 不同 Vr时的电流-反向漏电流 | 50nA @ 9.8V |
| 产品种类 | 稳压二极管 |
| 供应商器件封装 | ALF2 |
| 其它名称 | 934061986133 |
| 功率-最大值 | 500mW |
| 功率耗散 | 500 mW |
| 包装 | 带盒（TB） |
| 商标 | NXP Semiconductors |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 容差 | ±2% |
| 封装 | Ammo Pack |
| 封装/外壳 | DO-204AH，DO-35，轴向 |
| 封装/箱体 | SC-40 |
| 工作温度 | -55°C ~ 175°C |
| 工厂包装数量 | 10000 |
| 最大反向漏泄电流 | 50 nA |
| 最大工作温度 | + 175 C |
| 最大齐纳阻抗 | 35 Ohms |
| 最小工作温度 | - 55 C |
| 标准包装 | 10,000 |
| 电压-齐纳（标称值）(Vz) | 14V |
| 电压容差 | 2 % |
| 系列 | NZX |
| 配置 | Single |
| 阻抗（最大值）(Zzt) | 35 欧姆 |
| 齐纳电压 | 13.45 V |
