Datasheet下载- 型号： NTLUS4195PZTAG
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供NTLUS4195PZTAG由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 NTLUS4195PZTAG价格参考。ON SemiconductorNTLUS4195PZTAG封装/规格：未分类， 暂无。您可以下载NTLUS4195PZTAG参考资料、Datasheet数据手册功能说明书，资料中有NTLUS4195PZTAG 详细功能的应用电路图电压和使用方法及教程。
NTLUS4195PZTAG 是安森美（ON Semiconductor）推出的P沟道增强型MOSFET，采用超小型UWB封装（0.6×0.3 mm），具有低导通电阻（Rds(on)典型值仅85 mΩ @ Vgs = −4.5 V）、低栅极电荷（Qg ≈ 1.1 nC）和低阈值电压（Vth ≈ −0.5 V至−1.2 V），支持低压逻辑驱动（1.2 V–4.5 V）。 其主要应用场景包括： ✅ 便携式电子设备的电源管理：如智能手机、TWS耳机、智能手表中的负载开关或电池保护电路，利用其超小尺寸与低功耗特性节省PCB空间； ✅ USB接口/Type-C端口的过流/反向电流保护：作为高边或低边开关，实现快速关断与反向阻断（P沟道天然适配高边配置）； ✅ DC-DC转换器的同步整流或辅助开关：在微型buck或boost电路中提升效率，尤其适用于3.3 V/5 V输入的紧凑型电源模块； ✅ IoT传感器节点的电源控制：配合MCU GPIO直接驱动，实现按需供电（如休眠唤醒时切断外设供电），降低待机功耗； ✅ LED驱动与背光控制：用于中小电流（ID最大0.7 A）的调光开关，响应快、无机械触点磨损。 注意：该器件额定连续漏极电流为0.7 A（Tc=25℃），峰值脉冲电流1.4 A，适用于低电流、高集成度场景，不适用于大功率开关。设计时需关注PCB散热及栅极驱动稳定性，避免振荡。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | MOSFET P-CH 30V 3A SGL 6UDFN |
| 产品分类 | FET - 单 |
| FET功能 | 逻辑电平门 |
| FET类型 | MOSFET P 通道，金属氧化物 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

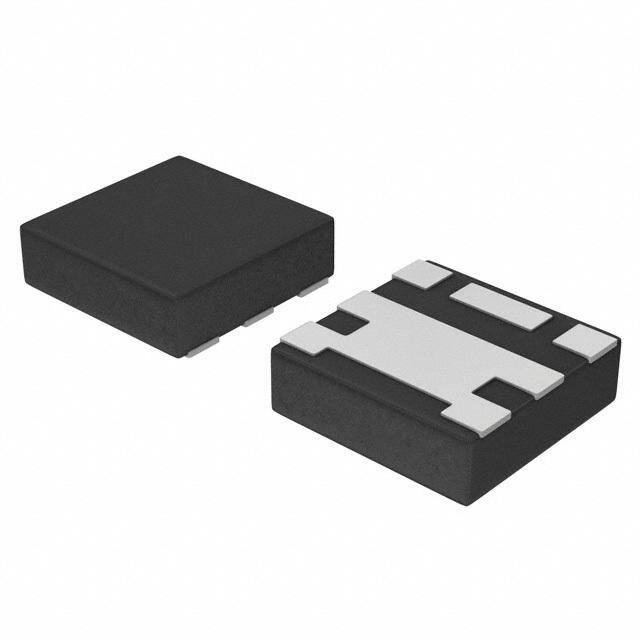

| 产品图片 |
|
| 产品型号 | NTLUS4195PZTAG |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同Id时的Vgs(th)（最大值） | 3V @ 250µA |
| 不同Vds时的输入电容(Ciss) | 250pF @ 15V |
| 不同Vgs时的栅极电荷(Qg) | 5nC @ 4.5V |
| 不同 Id、Vgs时的 RdsOn（最大值） | 90 毫欧 @ 3A，10V |
| 供应商器件封装 | 6-UDFN（1.6x1.6） |
| 功率-最大值 | 600mW |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 6-UFDFN 裸露焊盘 |
| 标准包装 | 3,000 |
| 漏源极电压(Vdss) | 30V |
| 电流-连续漏极(Id)（25°C时） | 2A （Ta） |
