Datasheet下载- 型号： NTLUS3192PZTAG
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供NTLUS3192PZTAG由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 NTLUS3192PZTAG价格参考。ON SemiconductorNTLUS3192PZTAG封装/规格：未分类， 暂无。您可以下载NTLUS3192PZTAG参考资料、Datasheet数据手册功能说明书，资料中有NTLUS3192PZTAG 详细功能的应用电路图电压和使用方法及教程。
NTLUS3192PZTAG 是安森美（ON Semiconductor）推出的P沟道增强型MOSFET，采用超小型无铅封装（UQFN 1.6×1.6mm，0.5mm pitch），具有低导通电阻（Rds(on)典型值仅48mΩ @ Vgs = –4.5V）、低栅极电荷（Qg ≈ 4.3nC）和快速开关特性。其额定电压为–20V，连续漏极电流达–3.5A（Tc=25°C），适用于空间受限、高效率的低压直流电源管理场景。 典型应用场景包括： ✅ 便携式电子设备的负载开关：如智能手机、TWS耳机、可穿戴设备中的电池保护与系统供电通断控制； ✅ 电源路径管理（Power Path Management）：在USB供电/电池双源系统中实现自动电源切换与反向电流阻断； ✅ DC-DC转换器同步整流：作为降压（Buck）或升降压（Buck-Boost）电路中的同步整流管，提升轻载效率； ✅ LED驱动与背光控制：用于中小功率LED的PWM调光开关，利用其快速响应与低导通损耗； ✅ H桥驱动中的高边/低边开关（配合N-MOSFET使用）：适用于微型电机（如振动马达、小风扇）驱动。 该器件具备ESD保护（HBM ±2kV），符合AEC-Q101可靠性标准（注：需确认具体批次是否通过车规认证），亦可用于工业IoT传感器节点、智能家居终端等对尺寸、功耗和可靠性要求较高的场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | MOSFET P-CH 20V 3.4A SGL 6UDFN |
| 产品分类 | FET - 单 |
| FET功能 | 逻辑电平门 |
| FET类型 | MOSFET P 通道，金属氧化物 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

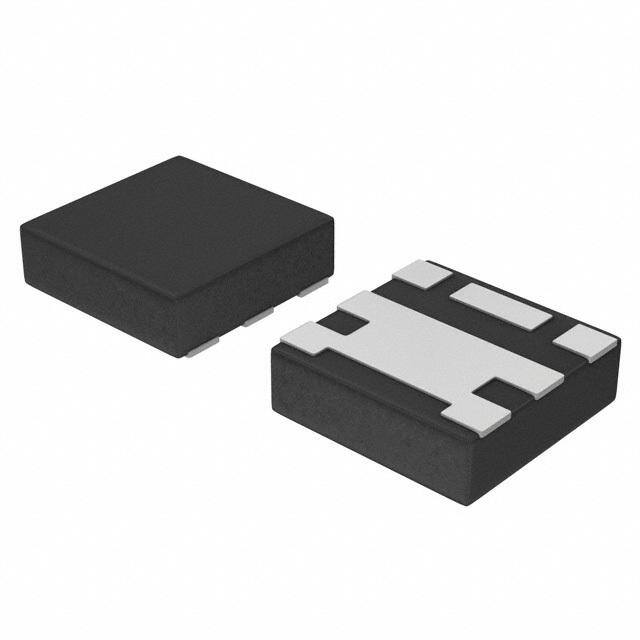

| 产品图片 |
|
| 产品型号 | NTLUS3192PZTAG |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同Id时的Vgs(th)（最大值） | 1V @ 250µA |
| 不同Vds时的输入电容(Ciss) | 450pF @ 10V |
| 不同Vgs时的栅极电荷(Qg) | 8.5nC @ 4.5V |
| 不同 Id、Vgs时的 RdsOn（最大值） | 85 毫欧 @ 3A，4.5V |
| 供应商器件封装 | 6-UDFN（1.6x1.6） |
| 功率-最大值 | 600mW |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 6-UFDFN 裸露焊盘 |
| 标准包装 | 3,000 |
| 漏源极电压(Vdss) | 20V |
| 电流-连续漏极(Id)（25°C时） | 2.2A （Ta） |
