Datasheet下载- 型号： NTD4856N-35G
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供NTD4856N-35G由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 NTD4856N-35G价格参考。ON SemiconductorNTD4856N-35G封装/规格：未分类， 暂无。您可以下载NTD4856N-35G参考资料、Datasheet数据手册功能说明书，资料中有NTD4856N-35G 详细功能的应用电路图电压和使用方法及教程。
NTD4856N-35G 是安森美（ON Semiconductor）推出的N沟道增强型功率MOSFET，采用TO-252（DPAK）封装，具有低导通电阻（RDS(on)典型值仅3.5 mΩ @ VGS=10V）、高电流能力（ID连续达90A）及快速开关特性。其典型应用场景包括： 1. DC-DC电源转换：广泛用于服务器、通信设备及工业电源中的同步整流BUCK转换器，提升效率并降低温升； 2. 电机驱动：适用于中小功率有刷直流电机或步进电机的H桥驱动电路，支持高频PWM调速； 3. 负载开关与电源管理：在笔记本电脑、打印机、网络设备中用作主电源/外设供电的高效电子开关，具备低静态功耗与过流保护兼容性； 4. LED照明驱动：用于恒流降压型LED驱动器的开关管，满足高效率与散热要求； 5. 电池管理系统（BMS）：作为充放电路径的主控MOSFET，配合保护IC实现双向电流控制。 该器件具备100% UIL（非钳位感性开关）能力、强雪崩耐受性及符合RoHS的绿色封装，适合中高功率、中高频（≤500kHz）开关应用，兼顾性能、可靠性和成本优势。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | MOSFET N-CH 25V 13.3A IPAK |
| 产品分类 | FET - 单 |
| FET功能 | 逻辑电平门 |
| FET类型 | MOSFET N 通道，金属氧化物 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

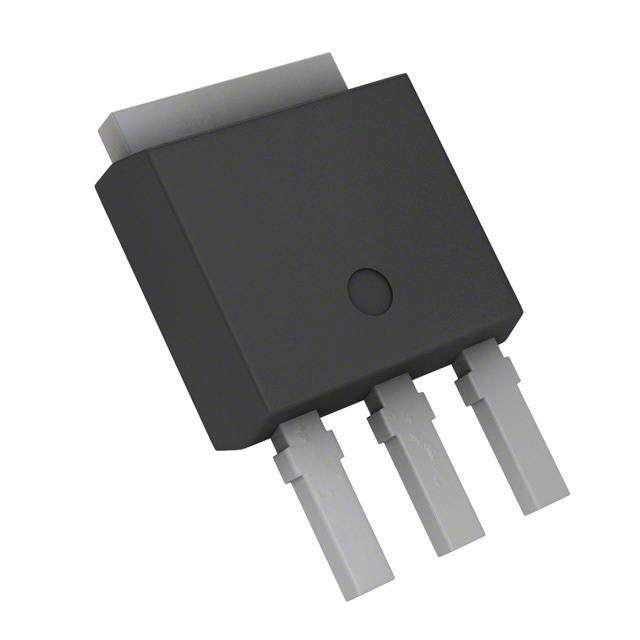

| 产品图片 |
|
| 产品型号 | NTD4856N-35G |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同Id时的Vgs(th)（最大值） | 2.5V @ 250µA |
| 不同Vds时的输入电容(Ciss) | 2241pF @ 12V |
| 不同Vgs时的栅极电荷(Qg) | 27nC @ 4.5V |
| 不同 Id、Vgs时的 RdsOn（最大值） | 4.7 毫欧 @ 30A，10V |
| 供应商器件封装 | I-Pak |
| 功率-最大值 | 1.33W |
| 包装 | 管件 |
| 安装类型 | 通孔 |
| 封装/外壳 | TO-251-3 短截引线，IPak |
| 标准包装 | 75 |
| 漏源极电压(Vdss) | 25V |
| 电流-连续漏极(Id)（25°C时） | 13.3A （Ta）， 89A （Tc） |
