Datasheet下载- 型号： NTB75N03RT4G
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供NTB75N03RT4G由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 NTB75N03RT4G价格参考。ON SemiconductorNTB75N03RT4G封装/规格：未分类， 暂无。您可以下载NTB75N03RT4G参考资料、Datasheet数据手册功能说明书，资料中有NTB75N03RT4G 详细功能的应用电路图电压和使用方法及教程。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| 描述 | MOSFET N-CH 25V 9.7A D2PAKMOSFET 25V 75A N-Channel |
| 产品分类 | FET - 单分离式半导体 |
| FET功能 | 逻辑电平门 |
| FET类型 | MOSFET N 通道，金属氧化物 |
| Id-ContinuousDrainCurrent | 75 A |
| Id-连续漏极电流 | 75 A |
| 品牌 | ON Semiconductor |
| 产品手册 | |

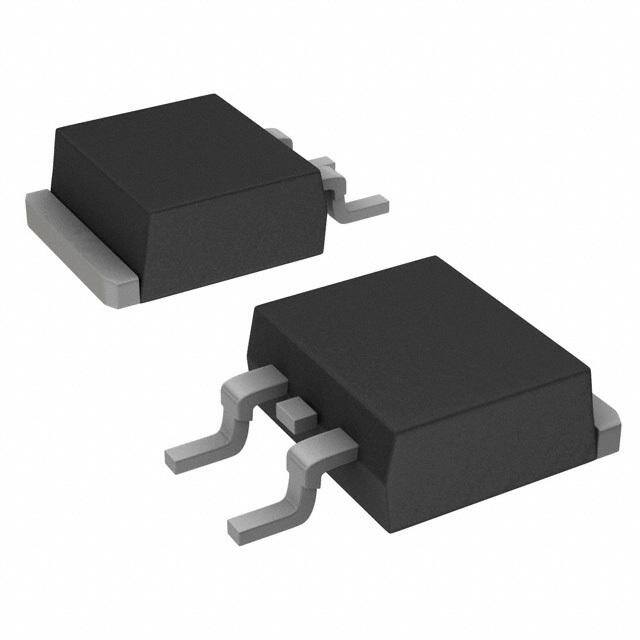

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 晶体管,MOSFET,ON Semiconductor NTB75N03RT4G- |
| 数据手册 | |
| 产品型号 | NTB75N03RT4G |
| PCN过时产品 | |
| Pd-PowerDissipation | 74.4 W |
| Pd-功率耗散 | 74.4 W |
| RdsOn-Drain-SourceResistance | 13 mOhms |
| RdsOn-漏源导通电阻 | 13 mOhms |
| Vds-Drain-SourceBreakdownVoltage | 25 V |
| Vds-漏源极击穿电压 | 25 V |
| Vgs-Gate-SourceBreakdownVoltage | +/- 20 V |
| Vgs-栅源极击穿电压 | 20 V |
| 上升时间 | 1.3 ns |
| 下降时间 | 5.5 ns |
| 不同Id时的Vgs(th)（最大值） | 2V @ 250µA |
| 不同Vds时的输入电容(Ciss) | 1333pF @ 20V |
| 不同Vgs时的栅极电荷(Qg) | 13.2nC @ 10V |
| 不同 Id、Vgs时的 RdsOn（最大值） | 8 毫欧 @ 20A，10V |
| 产品种类 | MOSFET |
| 供应商器件封装 | D2PAK |
| 其它名称 | NTB75N03RT4GOS |
| 典型关闭延迟时间 | 18.4 ns |
| 功率-最大值 | 1.25W |
| 包装 | 带卷 （TR） |
| 商标 | ON Semiconductor |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Reel |
| 封装/外壳 | TO-263-3，D²Pak（2 引线+接片），TO-263AB |
| 封装/箱体 | D2PAK-2 |
| 工厂包装数量 | 800 |
| 晶体管极性 | N-Channel |
| 最大工作温度 | + 150 C |
| 最小工作温度 | - 55 C |
| 标准包装 | 800 |
| 正向跨导-最小值 | 27 S |
| 漏源极电压(Vdss) | 25V |
| 电流-连续漏极(Id)（25°C时） | 9.7A （Ta）， 75A （Tc） |
| 配置 | Single |
