Datasheet下载- 型号： NSDEMN11XV6T5
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供NSDEMN11XV6T5由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 NSDEMN11XV6T5价格参考。ON SemiconductorNSDEMN11XV6T5封装/规格：未分类， 暂无。您可以下载NSDEMN11XV6T5参考资料、Datasheet数据手册功能说明书，资料中有NSDEMN11XV6T5 详细功能的应用电路图电压和使用方法及教程。
NSDEMN11XV6T5 是安森美（ON Semiconductor）推出的双共阴极肖特基整流器阵列，采用SOT-563封装，集成两个独立的低VF（典型0.42 V @ 100 mA）、高效率肖特基二极管，最大反向电压VRM为30 V，平均整流电流IO为100 mA（每路），结温范围-55°C至125°C。 其主要应用场景包括： 1. 便携式电子设备电源管理：如智能手机、TWS耳机、可穿戴设备中的USB充电路径管理或电池充放电保护电路，利用其低压降特性提升能效与续航； 2. DC-DC转换器输出整流：在小型升压/降压模块中作为同步整流的替代方案（尤其在成本敏感或空间受限设计中），降低导通损耗； 3. 信号/电源轨隔离与ORing应用：双二极管结构适用于双电源输入自动切换（Power ORing），防止反向电流，增强系统可靠性； 4. ESD敏感接口保护：配合TVS器件，为I²C、UART等低速通信线路提供低钳位、低电容的反向电流阻断与静电泄放路径。 该器件凭借小尺寸（1.6×1.6 mm）、无反向恢复电荷、高开关速度及AEC-Q200兼容性（部分批次），亦适用于汽车信息娱乐系统、车身控制模块等严苛环境中的辅助电源整流场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE ARRAY 80V 100MA SOT563 |
| 产品分类 | 二极管，整流器 - 阵列 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

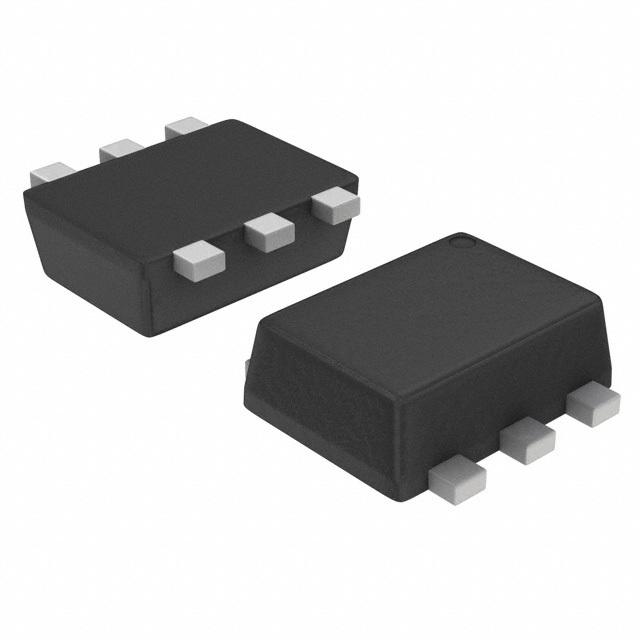

| 产品图片 |
|
| 产品型号 | NSDEMN11XV6T5 |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1.2V @ 100mA |
| 不同 Vr时的电流-反向漏电流 | 100nA @ 70V |
| 二极管类型 | 标准 |
| 二极管配置 | 2 对共阴极 |
| 供应商器件封装 | SOT-563 |
| 其它名称 | NSDEMN11XV6T5OS |
| 包装 | 带卷 （TR） |
| 反向恢复时间(trr) | 4ns |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SOT-563，SOT-666 |
| 标准包装 | 8,000 |
| 电压-DC反向(Vr)（最大值） | 80V |
| 电流-平均整流(Io)（每二极管） | 100mA（DC） |
| 速度 | 小信号 =< 200mA（Io），任意速度 |
