Datasheet下载- 型号： NCP4561SN28T1
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供NCP4561SN28T1由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 NCP4561SN28T1价格参考。ON SemiconductorNCP4561SN28T1封装/规格：未分类， 暂无。您可以下载NCP4561SN28T1参考资料、Datasheet数据手册功能说明书，资料中有NCP4561SN28T1 详细功能的应用电路图电压和使用方法及教程。
NCP4561SN28T1 是安森美（ON Semiconductor）推出的高性能低压差线性稳压器（LDO），输出电压固定为2.8V，最大输出电流达300mA，具有超低静态电流（典型值25μA）、高PSRR（70dB@1kHz）、低噪声（25μVrms）及快速瞬态响应等特性。其采用SOT-23-5微型封装，支持使能控制（EN引脚）和电源就绪指示（PG引脚），具备过流、过热及反向电流保护。 典型应用场景包括： - 便携式电池供电设备：如蓝牙耳机、TWS耳塞、可穿戴设备（智能手环/手表），得益于其超低静态电流与小尺寸，显著延长单节锂电池（2.7–5.5V输入）续航； - 精密模拟/射频电路供电：为ADC、DAC、传感器（如MEMS麦克风、环境传感器）、RF收发器（如BLE/Wi-Fi模块）提供低噪声、高PSRR的干净电源，抑制开关电源干扰； - 空间受限的IoT终端节点：在小型化Wi-Fi/Zigbee模组、无线传感器节点中，作为主控MCU（如ARM Cortex-M系列）或外围电路的本地稳压源； - 工业与汽车电子辅助电源：适用于车载信息娱乐系统中的非严苛AEC-Q100等级需求子模块（需注意该型号为工业级，非车规），或PLC I/O模块的信号调理电路供电。 注：实际应用中需注意PCB布局（输入/输出电容靠近器件、地平面完整）以确保稳定性与噪声性能。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC REG LDO 2.8V 80MA 5TSOP |
| 产品分类 | PMIC - 稳压器 - 线性 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

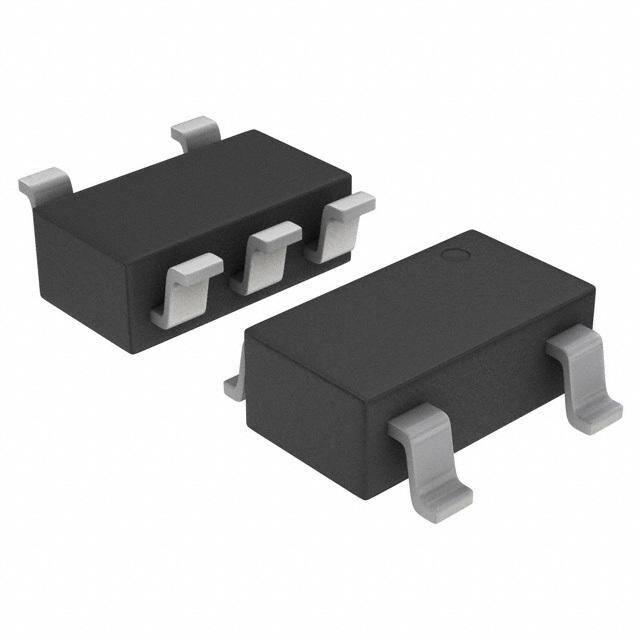

| 产品图片 |
|
| 产品型号 | NCP4561SN28T1 |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 供应商器件封装 | 5-TSOP |
| 其它名称 | NCP4561SN28T1OS |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 6-TSOP（0.059"，1.50mm 宽）5 引线 |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 3,000 |
| 电压-跌落（典型值） | 0.16V @ 80mA |
| 电压-输入 | 最高 12V |
| 电压-输出 | 2.8V |
| 电流-输出 | 80mA |
| 电流-限制（最小值） | 100mA |
| 稳压器拓扑 | 正，固定式 |
| 稳压器数 | 1 |
