Datasheet下载- 型号： NCP1117ST50T3
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供NCP1117ST50T3由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 NCP1117ST50T3价格参考。ON SemiconductorNCP1117ST50T3封装/规格：未分类， 暂无。您可以下载NCP1117ST50T3参考资料、Datasheet数据手册功能说明书，资料中有NCP1117ST50T3 详细功能的应用电路图电压和使用方法及教程。
NCP1117ST50T3 是安森美（ON Semiconductor）推出的低压差（LDO）线性稳压器，固定输出5.0V，最大输出电流1A，采用SOT-223封装。其典型应用场景包括： - 嵌入式系统供电：为微控制器（如STM32、PIC）、FPGA配置电路、CPLD等提供干净、低噪声的5V电源，尤其适用于对电源纹波敏感的模拟/数字混合电路。 - 工业控制板与传感器模块：在PLC扩展模块、温湿度/压力传感器节点中，作为后级稳压器件，利用其高PSRR（>70dB @120Hz）和低输出噪声（~40µVrms），有效抑制前级DC-DC开关噪声。 - 消费类电子：用于机顶盒、智能家电主控板、USB供电设备（需5V逻辑电平）的本地稳压，支持宽输入电压（4.75V–15V），具备过热关断和限流保护，提升系统可靠性。 - 通信接口供电：为RS-232收发器、CAN总线控制器、USB-UART桥接芯片等提供稳定5V基准电源，确保电平兼容性与信号完整性。 - 替代传统7805的升级方案：相比标准三端稳压器，NCP1117具有更低压差（典型1.2V @1A）、更高精度（±2%输出容差）及更优瞬态响应，适用于输入电压接近5V的紧凑型设计。 注：因属线性稳压器，不适用于大压差、高功耗场景（如12V转5V@1A持续工作），此时需注意散热设计或选用DC-DC方案。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC REG LDO 5V 1A SOT223 |
| 产品分类 | PMIC - 稳压器 - 线性 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

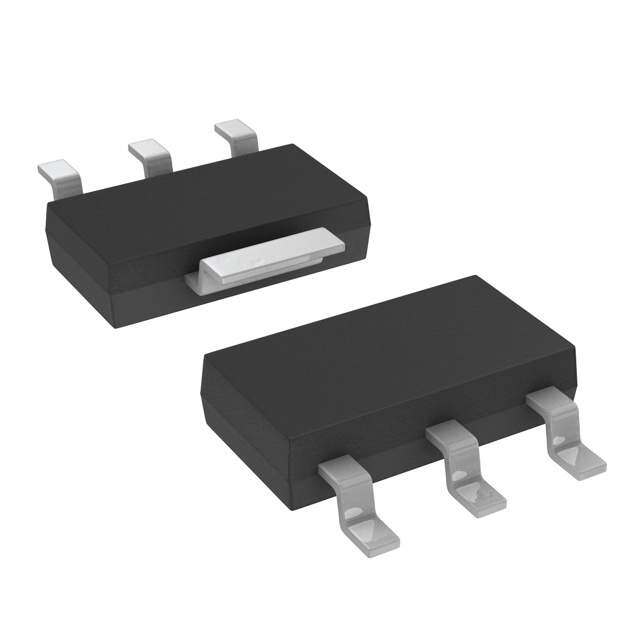

| 产品图片 |
|
| 产品型号 | NCP1117ST50T3 |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 供应商器件封装 | SOT-223 |
| 其它名称 | NCP1117ST50T3OS |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | TO-261-4，TO-261AA |
| 工作温度 | 0°C ~ 125°C |
| 标准包装 | 4,000 |
| 电压-跌落（典型值） | 1.07V @ 800mA |
| 电压-输入 | 最高 20V |
| 电压-输出 | 5V |
| 电流-输出 | 1A |
| 电流-限制（最小值） | 1A |
| 稳压器拓扑 | 正，固定式 |
| 稳压器数 | 1 |
