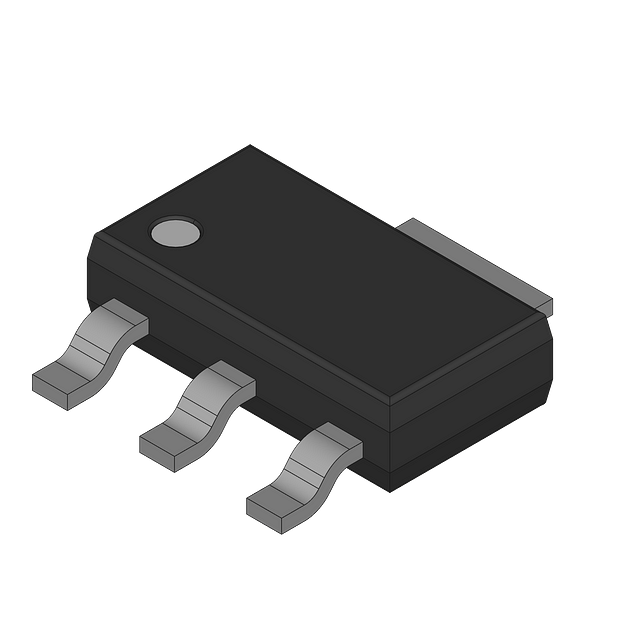

图片仅供参考
详细数据请看参考数据手册
- 型号： NCP1117ST20T3
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供NCP1117ST20T3由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 NCP1117ST20T3价格参考。ON SemiconductorNCP1117ST20T3封装/规格：未分类， 暂无。您可以下载NCP1117ST20T3参考资料、Datasheet数据手册功能说明书，资料中有NCP1117ST20T3 详细功能的应用电路图电压和使用方法及教程。
NCP1117ST20T3 是安森美（ON Semiconductor）推出的低压差（LDO）线性稳压器，输出固定为2.0V，最大输出电流1A，采用SOT-223封装。其典型应用场景包括： - 低噪声电源供给：适用于对电源纹波敏感的模拟电路，如ADC/DAC参考电压源、传感器信号调理电路、音频前置放大器等，因其低噪声（≈40µV RMS）和高PSRR（70dB@120Hz），可有效抑制输入端干扰。 - 微控制器与FPGA核心供电：为低电压逻辑器件（如部分ARM Cortex-M系列MCU、CPLD或FPGA内核/IO Bank）提供稳定2.0V电源，尤其适合输入电压裕量较小（如3.3V转2.0V）、需简单可靠供电的嵌入式系统。 - 工业与消费类电子板级电源：常用于网络设备、机顶盒、打印机主控板等中，作为次级稳压单元，配合开关电源（如DC-DC转换器）实现低成本、低EMI的多路供电方案。 - 电池供电设备：支持宽输入电压范围（4.75V–15V），适用于单节或多节锂电/碱电供电系统（经升压或LDO预稳压后），为2.0V接口器件（如特定EEPROM、低功耗传感器）供电。 该器件具备过流保护、过热关断及反向电流保护功能，可靠性高，设计简洁（仅需2个陶瓷电容），广泛用于成本敏感、空间受限且对电源质量有中等要求的中低端应用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC REG LDO 2V 1A SOT223 |
| 产品分类 | PMIC - 稳压器 - 线性 |
| 品牌 | ON Semiconductor |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | NCP1117ST20T3 |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 供应商器件封装 | SOT-223 |
| 其它名称 | NCP1117ST20T3OS |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | TO-261-4，TO-261AA |
| 工作温度 | 0°C ~ 125°C |
| 标准包装 | 4,000 |
| 电压-跌落（典型值） | 1.07V @ 800mA |
| 电压-输入 | 最高 20V |
| 电压-输出 | 2V |
| 电流-输出 | 1A |
| 电流-限制（最小值） | 1A |
| 稳压器拓扑 | 正，固定式 |
| 稳压器数 | 1 |
