Datasheet下载- 型号： MVU14-6FB/SX-BOTTLE
- 制造商： 3M
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MVU14-6FB/SX-BOTTLE由3M设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MVU14-6FB/SX-BOTTLE价格参考。3MMVU14-6FB/SX-BOTTLE封装/规格：未分类， 暂无。您可以下载MVU14-6FB/SX-BOTTLE参考资料、Datasheet数据手册功能说明书，资料中有MVU14-6FB/SX-BOTTLE 详细功能的应用电路图电压和使用方法及教程。
3M MVU14-6FB/SX-BOTTLE 是一款专为工业及严苛环境设计的铲形（叉形）端子，属于3M高品质电气连接器系列。该型号采用镀锡铜材质，适配14 AWG导线（约2.0 mm²），带绝缘护套（红色），额定电压600V，符合UL/CSA认证标准。 其典型应用场景包括： - 工业控制柜内部接线：用于PLC输出模块、继电器、断路器等设备的快速、可靠电源或信号连接； - 暖通空调（HVAC）系统：在风机、压缩机、温控器等设备的端子排上实现牢固压接，耐振动与温度波动； - 轨道交通与商用车辆：因具备良好的抗振性与耐候性，常用于车厢照明、门控系统等12–24V直流配电回路； - 自动化设备与机械臂电控箱：配合3M专用压接工具使用，确保高重复性、低接触电阻，提升长期运行可靠性； - 维护便捷场景：BOTTLE（瓶装）包装形式便于产线自动送料或现场快速取用，适用于批量装配与售后维修。 该端子不适用于高频信号传输或高精度模拟电路，主要面向中低频功率与控制回路的机械式电气连接需求。
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件 |
| 描述 | CONN FORK BLOCK INSUL 100PC |
| 产品分类 | 端子 - 铲形连接器 |
| 品牌 | 3M |
| 数据手册 | |

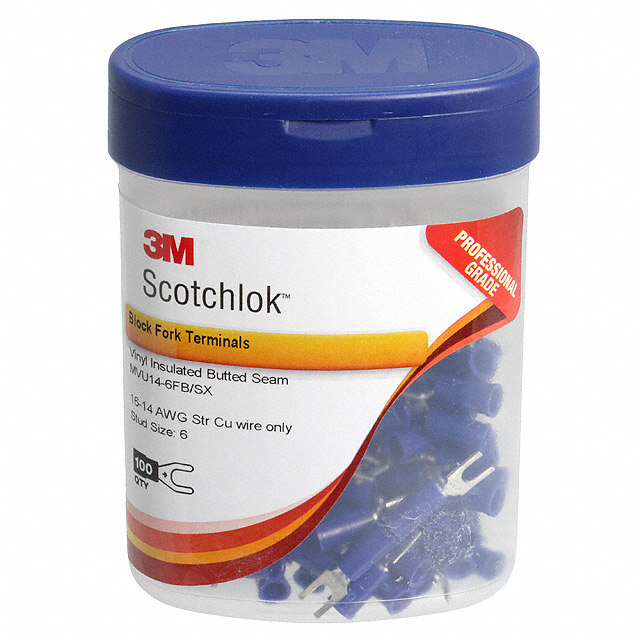

| 产品图片 |
|
| 产品型号 | MVU14-6FB/SX-BOTTLE |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | Scotchlok™ |
| 其它名称 | 00051128588864 |
| 包装 | 散装 |
| 安装类型 | 自由悬挂 |
| 宽度-外边缘 | 0.250"（6.35mm） |
| 材料-绝缘 | 乙烯基 |
| 标准包装 | 100 |
| 特性 | 对接接缝 |
| 特色产品 | http://www.digikey.cn/product-highlights/zh/scotchlok-tools-and-connectors/52970 |
| 相关产品 | /product-detail/zh/TR-482/TR-482-ND/413342/product-detail/zh/TH-450/TH-450-ND/670086/product-detail/zh/TR-490/TR-490-ND/670087 |
| 端子类型 | 标准 |
| 端接 | 压接 |
| 线规 | 14-16 AWG |
| 绝缘 | 绝缘 |
| 绝缘层直径 | 0.170"（4.32mm） |
| 舌簧内开口 | - |
| 螺柱/凸片尺寸 | 6 接线柱 |
| 触头材料 | 铜，ETP |
| 触头镀层 | 锡 |
| 长度-总 | 0.850"（21.59mm） |
| 长度-环中心到端子 | 0.250"（6.35mm） |
| 长度-端子 | 0.450"（11.43mm） |
| 颜色 | 蓝 |
