Datasheet下载- 型号： MUR105RL
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MUR105RL由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MUR105RL价格参考。ON SemiconductorMUR105RL封装/规格：未分类， 暂无。您可以下载MUR105RL参考资料、Datasheet数据手册功能说明书，资料中有MUR105RL 详细功能的应用电路图电压和使用方法及教程。
ON Semiconductor的MUR105RL是一款超快恢复整流二极管（Ultrafast Recovery Rectifier），额定参数为1A/50V，反向恢复时间典型值约75ns，正向压降低（约1.15V @ 1A），采用DO-41塑料封装。 其主要应用场景包括： 1. 开关电源（SMPS）次级整流：适用于小功率AC-DC适配器、充电器、LED驱动电源等，凭借快速恢复特性可减少开关损耗与EMI，提升效率； 2. 高频DC-DC变换器：在升压（Boost）、降压（Buck）或反激（Flyback）拓扑中作输出整流，满足kHz至数百kHz工作频率需求； 3. 续流二极管（Freewheeling Diode）：用于驱动继电器、小型直流电机或电感负载的电路中，快速泄放感性储能，抑制电压尖峰； 4. 极性保护与防反接电路：在低功耗电子设备（如IoT模块、传感器节点）输入端提供简单可靠的反向电压防护； 5. 消费类及工业控制板辅助电源整流：因其成本低、可靠性高、封装通用（DO-41易手工焊接与自动化贴装），广泛用于各类嵌入式系统电源前端。 注意：MUR105RL不适用于高压（>50V反向耐压）或大电流（>1A持续导通）场景，亦不可替代肖特基二极管用于超低压降要求场合。选型时需结合实际工作温度、浪涌电流及散热条件进行裕量设计。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE ULTRA FAST 50V 1A AXIAL |
| 产品分类 | 单二极管/整流器 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

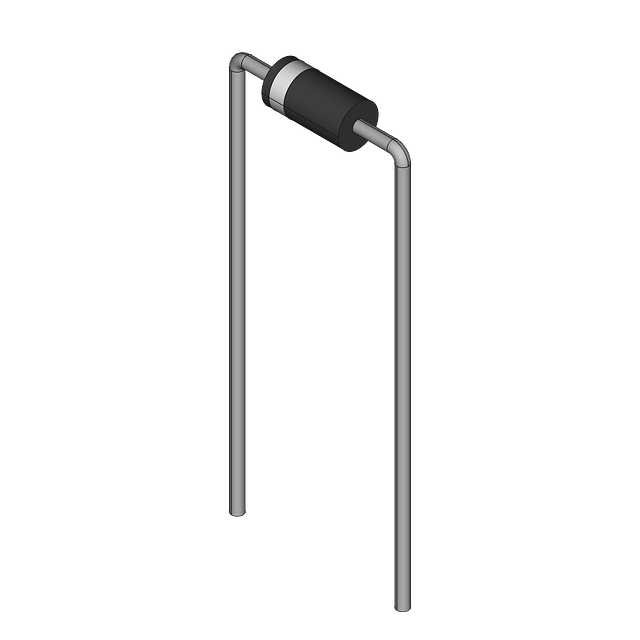

| 产品图片 |
|
| 产品型号 | MUR105RL |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | SWITCHMODE™ |
| 不同If时的电压-正向(Vf) | 875mV @ 1A |
| 不同 Vr、F时的电容 | - |
| 不同 Vr时的电流-反向漏电流 | 2µA @ 50V |
| 二极管类型 | 标准 |
| 供应商器件封装 | 轴向 |
| 包装 | 带卷 （TR） |
| 反向恢复时间(trr) | 35ns |
| 安装类型 | 通孔 |
| 封装/外壳 | DO-204AL，DO-41，轴向 |
| 工作温度-结 | -65°C ~ 175°C |
| 标准包装 | 5,000 |
| 电压-DC反向(Vr)（最大值） | 50V |
| 电流-平均整流(Io) | 1A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
