Datasheet下载- 型号： MUN5237T1
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MUN5237T1由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MUN5237T1价格参考。ON SemiconductorMUN5237T1封装/规格：未分类， 暂无。您可以下载MUN5237T1参考资料、Datasheet数据手册功能说明书，资料中有MUN5237T1 详细功能的应用电路图电压和使用方法及教程。
MUN5237T1 是安森美（ON Semiconductor）推出的预偏置NPN型双极晶体管（BRT），内置基极-发射极和基极-电阻网络（R₁=10kΩ，R₂=10kΩ），无需外部偏置电阻，简化电路设计。其典型应用场景包括： 1. 数字逻辑电平转换与接口驱动：用于微控制器（如STM32、Arduino）GPIO引脚驱动LED、小型继电器或光耦输入端，实现5V/3.3V逻辑到负载的可靠开关控制； 2. 低功耗开关应用：适用于便携设备（如IoT传感器节点、可穿戴设备）中的信号通断控制，因低饱和压降（VCE(sat) ≈ 0.25V @ IC=10mA）和小封装（SOT-23），有助于提升能效与节省PCB空间； 3. 简单反相器/缓冲器电路：利用其内置电阻结构，可直接构成单级反相开关，替代分立三极管+电阻方案，降低BOM成本与贴片风险； 4. LED指示驱动：常用于状态指示灯驱动，支持最大IC=100mA（连续），配合限流电阻可安全驱动多只LED； 5. 汽车电子辅助电路：符合AEC-Q101标准（注：需确认具体批次是否通过车规认证），适用于车载信息娱乐系统、车身控制模块中非关键性开关功能。 注意：该器件不适用于高频放大或大电流/高功率场景，设计时应确保工作在开关区（避免线性区发热），并留足温度裕量。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | TRANS PREBIAS NPN 202MW SC70-3 |
| 产品分类 | 晶体管(BJT) - 单路﹐预偏压式 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

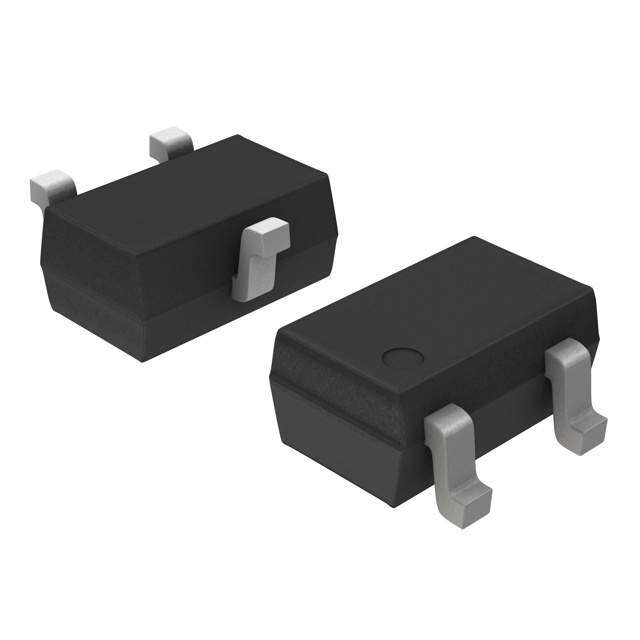

| 产品图片 |
|
| 产品型号 | MUN5237T1 |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同 Ib、Ic时的 Vce饱和值（最大值） | 250mV @ 5mA，10mA |
| 不同 Ic、Vce 时的DC电流增益(hFE)（最小值） | 80 @ 5mA，10V |
| 供应商器件封装 | SC-70-3（SOT323） |
| 其它名称 | MUN5237T1OS |
| 功率-最大值 | 202mW |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SC-70，SOT-323 |
| 晶体管类型 | NPN - 预偏压 |
| 标准包装 | 3,000 |
| 电压-集射极击穿（最大值） | 50V |
| 电流-集电极(Ic)（最大值） | 100mA |
| 电流-集电极截止（最大值） | 500nA |
| 电阻器-发射极基底(R2)(Ω) | 22k |
| 电阻器-基底(R1)(Ω) | 47k |
| 频率-跃迁 | - |
