Datasheet下载- 型号： MR3JMR100
- 制造商： STACKPOLE ELECTRONICS INC.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MR3JMR100由STACKPOLE ELECTRONICS INC.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MR3JMR100价格参考。STACKPOLE ELECTRONICS INC.MR3JMR100封装/规格：未分类， 暂无。您可以下载MR3JMR100参考资料、Datasheet数据手册功能说明书，资料中有MR3JMR100 详细功能的应用电路图电压和使用方法及教程。
MR3JMR100 是 Stackpole Electronics Inc. 推出的一款通孔式金属膜电阻器（属 MR 系列），阻值为 0.100 Ω（100 mΩ），精度 ±5%，额定功率 3 W，具有低阻值、高稳定性及良好的脉冲耐受能力。 其典型应用场景包括： - 电流检测（Shunt Sensing）：广泛用于电源管理、电机驱动、电池管理系统（BMS）中，作为采样电阻，将负载电流转换为可测电压信号，配合运放或专用电流检测IC实现精确电流监控； - 开关电源反馈环路与过流保护电路：在DC-DC转换器、AC-DC适配器中，用于实时监测输出电流，触发限流或短路保护； - 工业控制与变频器：在IGBT/MOSFET栅极驱动或逆变器相电流检测环节，提供可靠、低热漂移的传感基准； - 汽车电子辅助系统：适用于符合AEC-Q200基础要求的非安全关键车载应用（如车灯驱动、座椅控制模块中的电流监测），但需注意该型号非车规级（无AEC-Q200认证），实际车用应确认具体合规性； - 测试设备与电源负载：在电子负载、可编程电源等设备中承担大电流取样任务，兼顾精度与温升控制。 该电阻采用轴向引线、环氧树脂封装，具备良好散热性与抗湿性，适合通孔插装及波峰焊工艺。使用时建议PCB布局预留足够散热铜箔，并避免邻近高热源以保障测量精度。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES CURRENT SENSE .1 OHM 3W 5% |
| 产品分类 | 通孔电阻器 |
| 品牌 | Stackpole Electronics Inc |
| 数据手册 | |

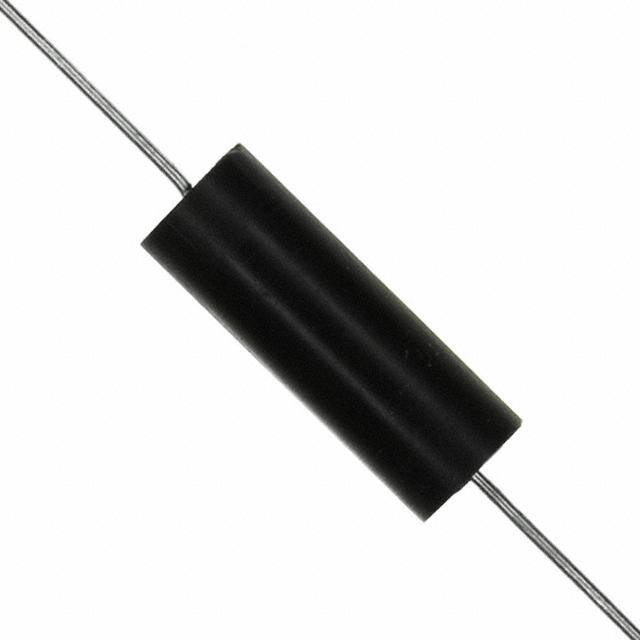

| 产品图片 |
|
| 产品型号 | MR3JMR100 |
| PCN零件编号 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | MR |
| 供应商器件封装 | 轴向 |
| 其它名称 | MR 3 0.1 5% B |
| 功率(W) | 3W |
| 包装 | 散装 |
| 大小/尺寸 | 0.205" 直径 x 0.560" 长（5.21mm x 14.22mm） |
| 容差 | ±5% |
| 封装/外壳 | 轴向 |
| 成分 | 金属元素 |
| 标准包装 | 1,000 |
| 温度系数 | - |
| 特性 | 电流检测 |
| 电阻(Ω) | 0.1 |
| 端子数 | 2 |
| 高度 | - |
