Datasheet下载- 型号： MPS6560G
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MPS6560G由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MPS6560G价格参考。ON SemiconductorMPS6560G封装/规格：未分类， 暂无。您可以下载MPS6560G参考资料、Datasheet数据手册功能说明书，资料中有MPS6560G 详细功能的应用电路图电压和使用方法及教程。
MPS6560G 是安森美（ON Semiconductor）推出的一款通用型PNP小信号双极结型晶体管（BJT），采用SOT-23封装，具有低饱和电压、高直流电流增益（hFE典型值120–240 @ IC=−10mA）、最大集电极电流IC=−100mA、最高VCEO=−30V等特性。其典型应用场景包括： 1. 信号开关与逻辑电平转换：常用于微控制器（如STM32、PIC）输出端驱动低功耗负载（如LED、小型继电器、蜂鸣器），实现反相开关控制；因是PNP型，适用于高边开关或负逻辑接口电路。 2. 模拟信号放大：在低频、小信号音频前级、传感器信号调理（如热敏电阻、光电二极管微弱电流转压）中作共发射极放大器，但需注意其fT约250MHz，适合≤10MHz的宽带应用。 3. 电源管理辅助电路：用于LDO稳压器使能控制、电池供电设备的电源通断管理、或作为简易恒流源（配合基极偏置电阻）驱动指示LED。 4. 工业与消费类电子：广泛应用于家电控制板、智能电表、打印机主板、IoT终端等对成本、尺寸和可靠性要求较高的场景，得益于SOT-23的小体积和ON Semi的工业级温度范围（−55°C至+150°C）。 需注意：该器件非功率型，不可用于大电流/高电压主开关；设计时应合理设置基极限流电阻，避免过驱动，并考虑热耗散与PCB布局。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | TRANS NPN GP SS 25V TO92 |
| 产品分类 | 晶体管(BJT) - 单路 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

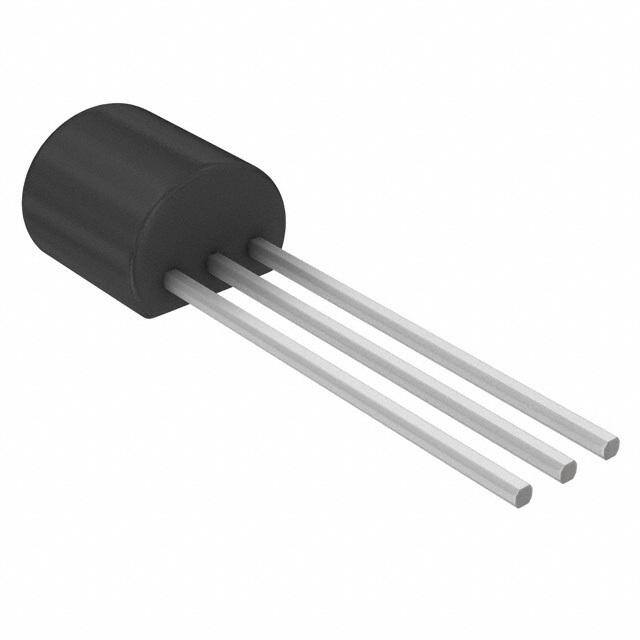

| 产品图片 |
|
| 产品型号 | MPS6560G |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同 Ib、Ic时的 Vce饱和值（最大值） | 500mV @ 50mA，500mA |
| 不同 Ic、Vce 时的DC电流增益(hFE)（最小值） | 50 @ 500mA，1V |
| 供应商器件封装 | TO-92-3 |
| 其它名称 | MPS6560GOS |
| 功率-最大值 | 625mW |
| 包装 | 散装 |
| 安装类型 | 通孔 |
| 封装/外壳 | TO-226-3、TO-92-3 标准主体 |
| 晶体管类型 | NPN |
| 标准包装 | 5,000 |
| 电压-集射极击穿（最大值） | 25V |
| 电流-集电极(Ic)（最大值） | 500mA |
| 电流-集电极截止（最大值） | 100nA |
| 频率-跃迁 | 60MHz |
,TO-226_straightlead.jpg)
