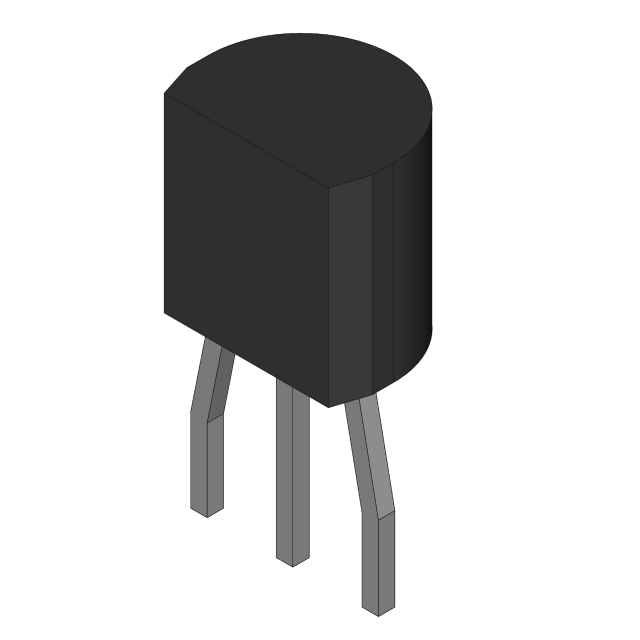

图片仅供参考
详细数据请看参考数据手册
- 型号： MPS2222A
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MPS2222A由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MPS2222A价格参考。ON SemiconductorMPS2222A封装/规格：未分类， 暂无。您可以下载MPS2222A参考资料、Datasheet数据手册功能说明书，资料中有MPS2222A 详细功能的应用电路图电压和使用方法及教程。
MPS2222A（ON Semiconductor出品）是一款通用NPN型双极结型晶体管（BJT），具有高电流增益（hFE典型值100–300）、最大集电极电流IC＝600 mA、最大集射极电压VCEO＝40 V，开关速度快（ton/toff约25 ns/200 ns），性价比高，广泛应用于中低功率模拟与开关场景。典型应用包括： 1. 小信号放大：音频前置放大、传感器信号调理（如温度、光敏电阻微弱信号放大）； 2. 开关控制：驱动LED、继电器、小型直流电机（≤24 V/500 mA）、蜂鸣器等负载，常用于MCU（如STM32、Arduino）GPIO扩展输出； 3. 逻辑电平转换：在不同电压域（如3.3 V MCU控制5 V外设）间实现电平移位； 4. 电源管理辅助电路：作为线性稳压器的调整管、电池充放电保护中的检测开关或基准电流源； 5. 工业与消费类电子：家电控制板、玩具、电源适配器反馈回路、简易逆变器驱动级等。 注意：其非车规级（无AEC-Q认证），不推荐用于汽车安全关键系统；高温或高可靠性场景建议选用更高等级型号（如NSV系列）。设计时需合理设置基极限流电阻，避免饱和不足或过驱动，并注意PCB散热（TO-92封装功耗受限）。
产品参数
图文手册
常见问题
