Datasheet下载- 型号： MOC8102-X017T
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MOC8102-X017T由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MOC8102-X017T价格参考。VishayMOC8102-X017T封装/规格：未分类， 暂无。您可以下载MOC8102-X017T参考资料、Datasheet数据手册功能说明书，资料中有MOC8102-X017T 详细功能的应用电路图电压和使用方法及教程。
MOC8102-X017T 是 Vishay Semiconductor Diodes Division 推出的一款单通道、高隔离电压（5000 VRMS）、晶体管输出型光耦合器（光电隔离器）。其典型应用场景包括： - 工业控制与PLC接口：用于隔离微控制器/PLC输出信号与高压/大电流负载（如继电器、电磁阀、固态继电器驱动），防止噪声和浪涌干扰回传至低压控制侧。 - 交流电源控制：常配合TRIAC或SCR构成过零触发电路，实现可控硅调光、温控加热、电机调速等交流负载的隔离驱动。 - 开关电源反馈回路：在离线式AC-DC适配器或电源中，作为次级侧电压反馈信号（经TL431等基准电路）隔离传输至初级侧PWM控制器（如UC384x系列），满足安规隔离要求。 - 通信与仪表隔离：在数据采集系统、传感器接口或医疗设备中，提供数字信号电平转换与电气隔离，增强抗干扰能力与人身安全防护。 - 家电与白色家电：应用于洗衣机、空调、微波炉等需强弱电隔离的控制板中，驱动压缩机、风机或显示背光电路。 该器件具备高CTR（典型值60–120%）、低输入驱动电流（IF=10 mA即可可靠导通）、宽工作温度范围（–55°C 至 +110°C）及AEC-Q101兼容选项（部分版本），适用于对可靠性与安全性要求较高的工业及消费类场景。注意：实际应用中需合理设计限流电阻、负载电阻及散热条件，确保晶体管输出级工作在线性或饱和区，并符合UL/cUL/EN60747-5-5等安规认证要求。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISO 5.3KV TRANSISTOR 6SMD |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | Vishay Semiconductor Opto Division |
| 数据手册 | |

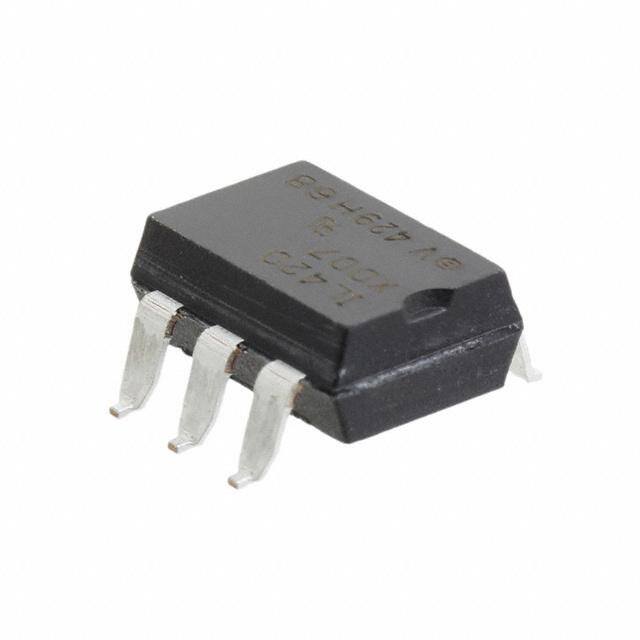

| 产品图片 | |
| 产品型号 | MOC8102-X017T |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| Vce饱和值（最大值） | 400mV |
| 上升/下降时间（典型值） | 2µs， 2µs |
| 供应商器件封装 | 6-SMD |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 6-SMD，鸥翼型 |
| 工作温度 | -55°C ~ 100°C |
| 打开/关闭时间（典型值） | 3µs， 2.3µs |
| 标准包装 | 1,000 |
| 电压-正向(Vf)（典型值） | 1.25V |
| 电压-输出（最大值） | 30V |
| 电压-隔离 | 5300Vrms |
| 电流-DC正向(If) | 60mA |
| 电流-输出/通道 | 50mA |
| 电流传输比（最大值） | 117% @ 10mA |
| 电流传输比（最小值） | 73% @ 10mA |
| 输入类型 | DC |
| 输出类型 | 晶体管 |
| 通道数 | 1 |
