ICGOO在线商城 > 隔离器 > 光隔离器 - 三端双向可控硅，SCR输出 > MOC3020S
Datasheet下载- 型号： MOC3020S
- 制造商： Lite-On
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MOC3020S由Lite-On设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MOC3020S价格参考。Lite-OnMOC3020S封装/规格：光隔离器 - 三端双向可控硅，SCR输出， Optoisolator Triac Output 5000Vrms 1 Channel 6-SMD。您可以下载MOC3020S参考资料、Datasheet数据手册功能说明书，资料中有MOC3020S 详细功能的应用电路图电压和使用方法及教程。
MOC3020S 是 Lite-On Inc. 生产的一款光隔离器，属于三端双向可控硅（TRIAC）输出类型。它主要用于需要电气隔离和控制交流负载的应用场景中。以下是其主要应用场景： 1. 家用电器控制 MOC3020S 常用于家用电器的电源控制，如空调、洗衣机、电饭煲等。通过光耦合器实现输入信号与输出控制电路之间的电气隔离，确保安全性和可靠性。例如，在空调的温度控制系统中，MOC3020S 可以根据传感器反馈的温度信息，控制压缩机或风扇的启停。 2. 照明控制系统 在智能照明系统中，MOC3020S 可以用于调光或开关控制。通过接收微控制器发出的控制信号，驱动双向可控硅来调节灯光亮度或开关状态。这种应用广泛存在于智能家居、商业照明等领域，能够实现远程控制和自动化管理。 3. 工业自动化 在工业自动化领域，MOC3020S 可用于控制电机、加热器等大功率设备。它能够将低电压控制信号转换为高电压驱动信号，从而实现对交流负载的安全控制。特别是在工厂的生产线中，MOC3020S 可以与PLC（可编程逻辑控制器）配合使用，实现精确的时序控制和故障保护。 4. 电力监控与保护 MOC3020S 还可以用于电力监控和保护设备中，如过流保护、短路保护等。通过检测电流或电压的变化，MOC3020S 能够迅速切断电路，防止设备损坏或安全事故的发生。这种应用场景常见于配电柜、不间断电源（UPS）等电力设备中。 5. 音频设备控制 在一些高端音频设备中，MOC3020S 可用于控制功放的开关或音量调节。由于其良好的电气隔离特性，MOC3020S 可以有效减少电磁干扰，提升音频信号的质量。 总结 MOC3020S 的主要优势在于其电气隔离能力和可靠的双向可控硅输出，适用于各种需要安全、稳定控制交流负载的场合。无论是家用电器、照明系统、工业自动化还是电力保护，MOC3020S 都能提供高效且稳定的解决方案。
| 参数 | 数值 |
| 产品目录 | 隔离器半导体 |
| 描述 | OPTOCOUPLER TRIAC OUT 400V 6SMD三极与 SCR 输出光电耦合器 Optocoupler TRIAC |
| 产品分类 | 光隔离器 - 三端双向可控硅，SCR输出集成电路 - IC |
| 品牌 | Lite-On Inc |
| 产品手册 | |

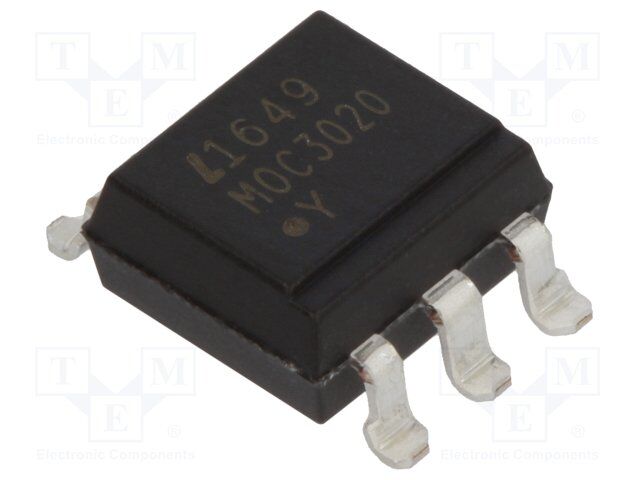

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 光耦合器/光电耦合器,三极与 SCR 输出光电耦合器,Lite-On MOC3020S- |
| 数据手册 | |
| 产品型号 | MOC3020S |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | 三极与 SCR 输出光电耦合器 |
| 供应商器件封装 | 6-SMD |
| 关断状态下输出电压-VDRM | 400 V |
| 其它名称 | 160-1373-5 |
| 功率耗散 | 330 mW |
| 包装 | 管件 |
| 商标 | Lite-On |
| 安装类型 | 表面贴装 |
| 封装 | Tube |
| 封装/外壳 | 6-SMD，鸥翼型 |
| 封装/箱体 | SMD-6 Gull Wing |
| 工厂包装数量 | 65 |
| 最大工作温度 | + 100 C |
| 最大开启时间 | 20 us |
| 最大触发电流 | 15 mA |
| 最小工作温度 | - 40 C |
| 标准包装 | 65 |
| 正向电压 | 1.15 V |
| 正向电流 | 50 mA |
| 每芯片的通道数量 | 1 Channel |
| 电压-断态 | 400V |
| 电压-正向(Vf)（典型值） | 1.15V |
| 电压-隔离 | 5000Vrms |
| 电流-DC正向(If) | 50mA |
| 电流-保持(Ih) | 100µA |
| 电流-栅极触发(Igt)（最大值） | 30mA |
| 电流-输出/通道 | - |
| 电流-通态(It(RMS))（最大值） | - |
| 绝缘电压 | 5000 Vrms |
| 认可 | CQC， CSA， TUV， UR， VDE |
| 输出类型 | 交流标准三端双向可控硅开关 |
| 输出设备 | PhotoTriac |
| 通道数 | 1 |
| 零交叉电路 | Without Zero-Crossing Circuit |
