ICGOO在线商城 > MMSZ4697
Datasheet下载- 型号： MMSZ4697
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
MMSZ4697产品简介：
ICGOO电子元器件商城为您提供MMSZ4697由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供MMSZ4697价格参考以及Fairchild SemiconductorMMSZ4697封装/规格参数等产品信息。 你可以下载MMSZ4697参考资料、Datasheet数据手册功能说明书， 资料中有MMSZ4697详细功能的应用电路图电压和使用方法及教程。
MMSZ4697 是安森美（ON Semiconductor）推出的表面贴装型单齐纳二极管，标称稳压值为3.9 V（典型值），容差±5%，功率额定值为500 mW（在Tₐ=25°C下），采用SOD-123封装。其主要应用场景包括： 1. 低功耗电压基准与稳压：适用于便携式设备（如蓝牙耳机、可穿戴设备、传感器节点）中为MCU、ADC或基准源提供稳定参考电压。 2. 过压保护与箝位电路：常与TVS或串联限流电阻配合，用于I/O端口、通信接口（如I²C、UART）的ESD防护和信号电平箝位，防止瞬态电压损坏后级芯片。 3. 电源轨监控与反馈：在LDO或DC-DC转换器的反馈分压网络中，替代精密基准IC以简化设计、降低成本（如电池供电系统中的3.3V/3.9V电源监测）。 4. 低成本线性稳压辅助电路：在小电流（≤10 mA）场景下，直接为LED偏置、运放偏置或振荡器提供稳压偏置。 需注意：该器件属通用齐纳，温度系数约−1.5 mV/°C（典型），长期稳定性与精度低于专用电压基准，不适用于高精度或宽温应用；使用时须确保功耗在降额范围内，并建议添加限流电阻以控制工作电流（通常5–20 mA）。
| 参数 | 数值 |
| 产品目录 | |
| 描述 | DIODE ZENER 10V 500MW SOD123稳压二极管 10V 0.5W Zener |
| 产品分类 | 单二极管/齐纳分离式半导体 |
| 品牌 | Fairchild Semiconductor |
| 产品手册 | |

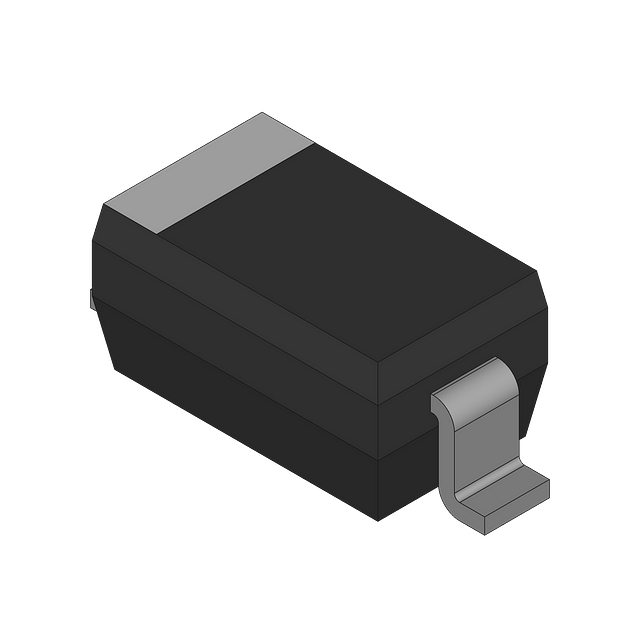

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 二极管与整流器,稳压二极管,Fairchild Semiconductor MMSZ4697- |
| 数据手册 | |
| 产品型号 | MMSZ4697 |
| 不同If时的电压-正向(Vf) | 900mV @ 10mA |
| 不同 Vr时的电流-反向漏电流 | 1µA @ 7.6V |
| 产品种类 | 稳压二极管 |
| 供应商器件封装 | SOD-123 |
| 其它名称 | MMSZ4697CT |
| 功率-最大值 | 500mW |
| 功率耗散 | 500 mW |
| 包装 | 剪切带 （CT） |
| 单位重量 | 30 mg |
| 商标 | Fairchild Semiconductor |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 容差 | ±5% |
| 封装 | Reel |
| 封装/外壳 | SOD-123 |
| 封装/箱体 | SOD-123 |
| 工作温度 | -55°C ~ 150°C |
| 工厂包装数量 | 3000 |
| 最大反向漏泄电流 | 1 uA |
| 最大工作温度 | + 150 C |
| 最小工作温度 | - 55 C |
| 标准包装 | 1 |
| 电压-齐纳（标称值）(Vz) | 10V |
| 电压容差 | 5 % |
| 电压调节准确度 | 100 mV |
| 系列 | MMSZ4697 |
| 配置 | Single |
| 阻抗（最大值）(Zzt) | - |
| 齐纳电压 | 10 V |
| 齐纳电流 | 50 uA |
