Datasheet下载- 型号： MMG3011NT1
- 制造商： Freescale Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MMG3011NT1由Freescale Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MMG3011NT1价格参考。Freescale SemiconductorMMG3011NT1封装/规格：未分类， 暂无。您可以下载MMG3011NT1参考资料、Datasheet数据手册功能说明书，资料中有MMG3011NT1 详细功能的应用电路图电压和使用方法及教程。
MMG3011NT1 是恩智浦（NXP Semiconductors）推出的高性能GaAs pHEMT射频功率放大器，主要用于2.4–2.5 GHz频段（如Wi-Fi 802.11b/g/n、Zigbee、蓝牙等ISM频段应用）。其典型应用场景包括： - 无线局域网（WLAN）终端设备：如家用/企业级Wi-Fi路由器、接入点（AP）、无线网卡及物联网网关，提供高增益（约30 dB）、高线性度和良好EVM性能，支持多用户MIMO系统前端发射链路； - 工业与消费类无线模块：用于智能家居传感器、无线音视频传输设备、遥控器及低功耗无线通信模块，得益于其高效率（P1dB下典型PAE约35%）和集成ESD保护（±2 kV HBM），可简化外围设计并提升可靠性； - 短距离无线通信系统：适用于符合FCC/ETSI法规的2.4 GHz ISM频段设备，支持OFDM/QPSK调制，在中等输出功率（Pout ≈ 27 dBm @ 2.45 GHz）下兼顾性能与功耗。 该器件采用SOT-363（SC-70）小型封装，支持直流偏置，无需外部匹配元件（输入/输出端口内部50 Ω匹配），便于PCB布局与量产。不适用于蜂窝通信（如LTE/5G）或毫米波频段，亦非高功率基站级器件。
| 参数 | 数值 |
| 产品目录 | 射频/IF 和 RFID半导体 |
| 描述 | IC AMP RF GP 6000MHZ 5V SOT-89射频放大器 12DBM 15DBGAIN GPA SOT89 |
| 产品分类 | RF 放大器集成电路 - IC |
| 品牌 | Freescale Semiconductor |
| 产品手册 | |

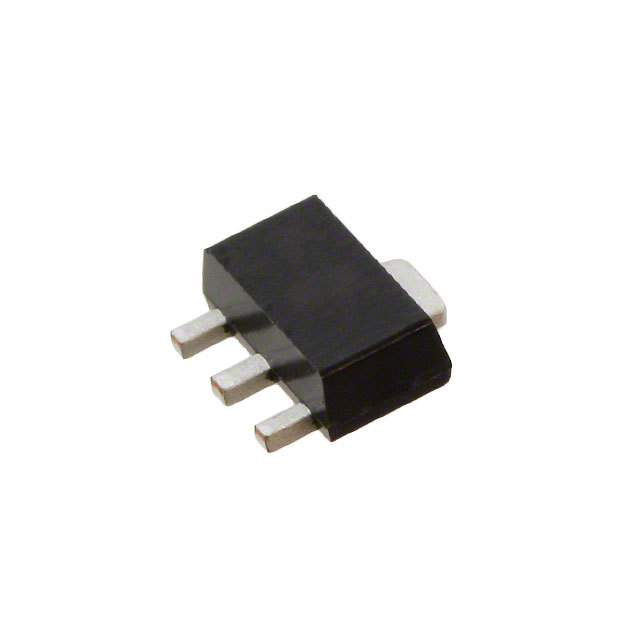

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | RF集成电路,射频放大器,Freescale Semiconductor MMG3011NT1- |
| 数据手册 | |
| P1dB | 15 dBm |
| 产品型号 | MMG3011NT1 |
| PCN封装 | http://cache.freescale.com/files/shared/doc/pcn/PCN14903.htm |
| RF类型 | 手机，PCS，PHS，WLL |
| 产品种类 | 射频放大器 |
| 供应商器件封装 | SOT-89-4 |
| 其它名称 | MMG3011NT1DKR |
| 功率增益类型 | 15 dB |
| 包装 | Digi-Reel® |
| 单位重量 | 50.800 mg |
| 商标 | Freescale Semiconductor |
| 噪声系数 | 4.6 dB |
| 增益 | 15dB |
| 安装风格 | SMD/SMT |
| 封装 | Reel |
| 封装/外壳 | TO-243AA |
| 封装/箱体 | SOT-89-3 |
| 工作电源电压 | 5 V |
| 工作频率 | 0 GHz to 6 GHz |
| 工厂包装数量 | 1000 |
| 最大工作温度 | + 150 C |
| 标准包装 | 1 |
| 测试频率 | 900 MHz |
| 电压-电源 | 5V |
| 电流-电源 | 41mA |
| 电源电流 | 41 mA |
| 类型 | General Purpose Amplifier |
| 输入返回损失 | 18 dB |
| 输出截获点 | 28 dBm |
| 通道数量 | 1 Channel |
| 频率 | 0Hz ~ 6GHz |
