Datasheet下载- 型号： MM5Z3V9T1
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MM5Z3V9T1由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MM5Z3V9T1价格参考。ON SemiconductorMM5Z3V9T1封装/规格：未分类， 暂无。您可以下载MM5Z3V9T1参考资料、Datasheet数据手册功能说明书，资料中有MM5Z3V9T1 详细功能的应用电路图电压和使用方法及教程。
MM5Z3V9T1 是安森美（ON Semiconductor）推出的微型表面贴装齐纳二极管，标称稳压值为3.9V（容差通常±5%），功率额定值为500mW，采用SOD-523（0805尺寸）超小型封装。其主要应用场景包括： 1. 电压基准与稳压：在低功耗便携设备（如蓝牙耳机、可穿戴设备、IoT传感器节点）中，为MCU、ADC或参考电路提供稳定3.9V基准电压；适用于输入电压略高于3.9V的简单稳压场合（如电池供电系统中对3.3V逻辑电路的粗略钳位或偏置）。 2. 过压保护与ESD钳位：常与TVS或串联限流电阻配合，用于I/O端口（如USB、按键、传感器接口）的瞬态电压抑制，将异常电压钳位在约3.9V，防止后级芯片（如GPIO、LDO输入）受损。 3. 信号电平转换与限幅：在模拟前端或通信线路中，限制信号摆幅（如将5V信号安全转换至3.3V系统兼容电平），避免饱和或损坏。 4. 电源监控与复位电路辅助：配合比较器或复位IC，实现基于3.9V阈值的电源欠压检测（需外围电路支持）。 优势在于超小尺寸（节省PCB空间）、低泄漏电流（典型<1μA @ 1V）、快速响应及高可靠性，特别适合空间受限、低静态功耗设计。但需注意：其精度与温度稳定性低于专用基准IC，不适用于高精度或宽温应用；稳压电流需控制在5–20mA范围内以保证性能。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE ZENER 3.9V 200MW SOD523 |
| 产品分类 | 单二极管/齐纳 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

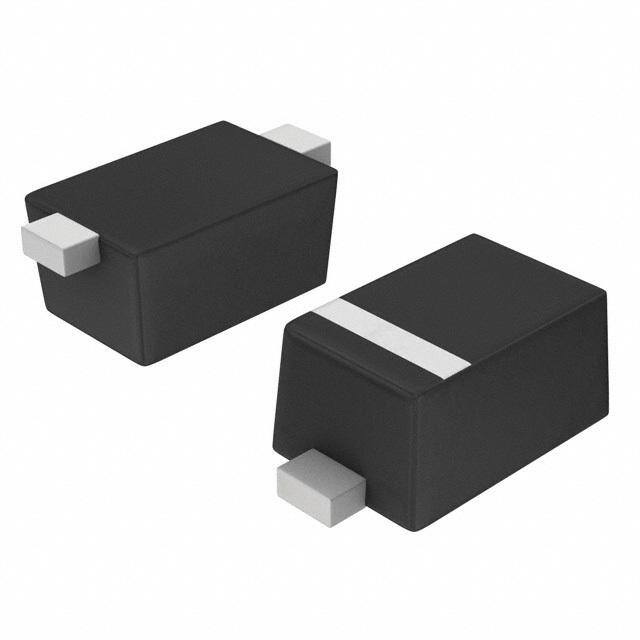

| 产品图片 |
|
| 产品型号 | MM5Z3V9T1 |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 900mV @ 10mA |
| 不同 Vr时的电流-反向漏电流 | 3µA @ 1V |
| 供应商器件封装 | SOD-523 |
| 其它名称 | MM5Z3V9T1OS |
| 功率-最大值 | 200mW |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 容差 | ±5% |
| 封装/外壳 | SC-79，SOD-523 |
| 工作温度 | -65°C ~ 150°C |
| 标准包装 | 3,000 |
| 电压-齐纳（标称值）(Vz) | 3.9V |
| 阻抗（最大值）(Zzt) | 90 欧姆 |
