Datasheet下载- 型号： MM5Z3V9ST1
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MM5Z3V9ST1由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MM5Z3V9ST1价格参考。ON SemiconductorMM5Z3V9ST1封装/规格：未分类， 暂无。您可以下载MM5Z3V9ST1参考资料、Datasheet数据手册功能说明书，资料中有MM5Z3V9ST1 详细功能的应用电路图电压和使用方法及教程。
MM5Z3V9ST1 是安森美（ON Semiconductor）推出的微型表面贴装齐纳二极管，标称稳压值为3.9 V（容差通常±5%），功率约200 mW，采用SOD-523（SC-79）超小型封装。其主要应用场景包括： 1. 低功耗电压基准与稳压：适用于便携式设备（如TWS耳机、智能手环、传感器节点）中为MCU、ADC或参考源提供稳定3.9 V偏置或基准电压。 2. ESD保护与过压钳位：凭借快速响应和低动态阻抗，常并联在I/O接口（如USB数据线、按键输入、传感器信号线）前端，吸收瞬态浪涌（IEC 61000-4-2 Level 2/3），防止后级电路损坏。 3. 电源轨箝位与反馈控制：在LDO或DC-DC转换器的反馈分压网络中，辅助设定输出电压；或用于电池供电系统中，限制微控制器复位引脚、ADC参考端等敏感节点电压不超过3.9 V。 4. 低成本电压检测与阈值设定：配合电阻构成简易欠压/过压检测电路，用于电池电量提示、系统安全关断等基础功能。 该器件体积小、成本低、可靠性高，特别适合空间受限、强调BOM精简及量产经济性的消费电子与工业IoT终端。注意其功率有限，不适用于大电流稳压场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE ZENER 3.9V 200MW SOD523 |
| 产品分类 | 单二极管/齐纳 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

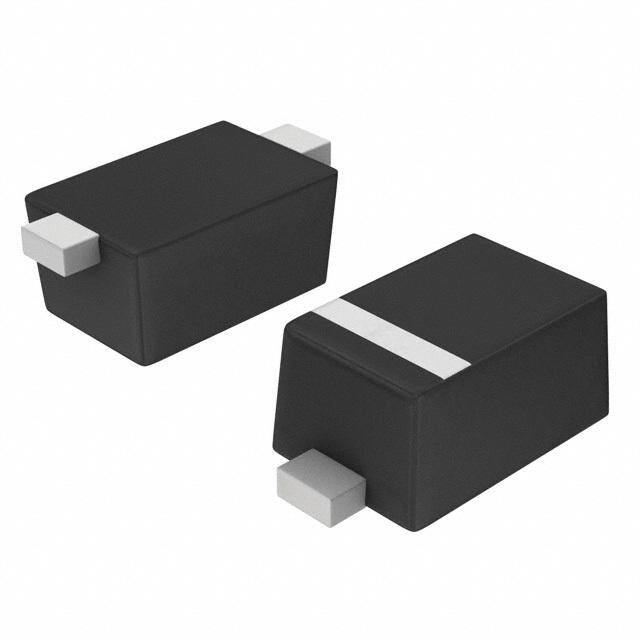

| 产品图片 |
|
| 产品型号 | MM5Z3V9ST1 |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 900mV @ 10mA |
| 不同 Vr时的电流-反向漏电流 | 3µA @ 1V |
| 供应商器件封装 | SOD-523 |
| 其它名称 | MM5Z3V9ST1OS |
| 功率-最大值 | 200mW |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 容差 | ±3% |
| 封装/外壳 | SC-79，SOD-523 |
| 工作温度 | -65°C ~ 150°C |
| 标准包装 | 3,000 |
| 电压-齐纳（标称值）(Vz) | 3.9V |
| 阻抗（最大值）(Zzt) | 90 欧姆 |
