Datasheet下载- 型号： MM5Z2V4T1
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MM5Z2V4T1由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MM5Z2V4T1价格参考。ON SemiconductorMM5Z2V4T1封装/规格：未分类， 暂无。您可以下载MM5Z2V4T1参考资料、Datasheet数据手册功能说明书，资料中有MM5Z2V4T1 详细功能的应用电路图电压和使用方法及教程。
MM5Z2V4T1 是安森美（ON Semiconductor）推出的微型表面贴装齐纳二极管，标称稳压值为2.4V（容差通常±5%），功率额定值为200mW，采用SOD-123封装。其主要应用场景包括： 1. 低电压基准源：为低功耗模拟电路（如传感器信号调理、ADC参考分压网络）提供稳定2.4V基准电压； 2. 过压保护与箝位：在I/O端口或敏感输入级中，配合限流电阻实现2.4V电平箝位，防止ESD或瞬态过压损坏后级芯片（如MCU GPIO）； 3. 电源轨监控与稳压：用于3.3V或5V系统中为低压逻辑电路（如复位电路、LDO使能端）提供精确的阈值检测或偏置电压； 4. 便携式/空间受限设备：得益于SOD-123小尺寸封装，广泛应用于智能手机、可穿戴设备、TWS耳机等对PCB面积敏感的消费类电子产品； 5. 低成本稳压需求场景：替代更复杂的稳压IC，在电流小于10mA、精度要求不苛刻的场合（如LED恒流偏置、电池电压指示分压）中实现简易稳压。 需注意：该器件为单齐纳结构，无内置限流电阻，实际应用中必须串联适当阻值的限流电阻以确保工作在安全功耗范围内，并避免热失效。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE ZENER 2.4V 200MW SOD523 |
| 产品分类 | 单二极管/齐纳 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

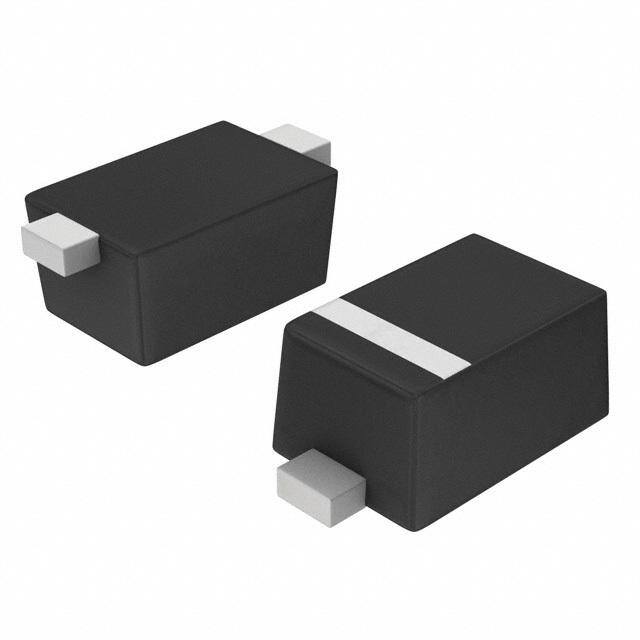

| 产品图片 |
|
| 产品型号 | MM5Z2V4T1 |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 900mV @ 10mA |
| 不同 Vr时的电流-反向漏电流 | 50µA @ 1V |
| 供应商器件封装 | SOD-523 |
| 其它名称 | MM5Z2V4T1OS |
| 功率-最大值 | 200mW |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 容差 | ±8% |
| 封装/外壳 | SC-79，SOD-523 |
| 工作温度 | -65°C ~ 150°C |
| 标准包装 | 3,000 |
| 电压-齐纳（标称值）(Vz) | 2.4V |
| 阻抗（最大值）(Zzt) | 100 欧姆 |
