产品简介：
ICGOO电子元器件商城为您提供MM5452V由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MM5452V价格参考。Texas InstrumentsMM5452V封装/规格：未分类， 暂无。您可以下载MM5452V参考资料、Datasheet数据手册功能说明书，资料中有MM5452V 详细功能的应用电路图电压和使用方法及教程。
MM5452V 是德州仪器（Texas Instruments）推出的一款专用LED显示驱动器（属PMIC类），采用28引脚DIP封装，内置32位串行输入、并行输出的CMOS移位寄存器与恒流LED驱动阵列。其典型应用场景为中低复杂度的LED数码管或点阵显示系统，尤其适用于需要简单控制、低成本、高可靠性的工业与消费类设备。 常见应用包括： - 数字仪表显示：如万用表、温控器、电源监控面板等，驱动多位7段LED数码管（最多支持8位，需外接译码或配合限流电阻）； - 状态指示面板：工业控制柜中的多路LED状态灯驱动，利用其32路独立可调恒流输出（每路最大20mA），实现均匀亮度； - 简易字符/符号显示：配合16×2或单行点阵模块，用于嵌入式设备的本地人机界面（HMI）； - 教育及原型开发：因其接口简洁（仅需CLK、DATA、STROBE三线串行控制）、无需微控制器专用外设，常用于单片机（如51、AVR、PIC）基础显示扩展项目。 需注意：MM5452V不支持灰度或PWM调光，无内置译码功能，需外部提供段码数据；且已停产多年（TI于2000年代初逐步淘汰），现多用于维修替换或老旧设备维护，新设计建议选用TI更现代的LED驱动器（如TLC59xx系列）。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC DVR LCD 32 SEG DISPLAY 44PLCC |
| 产品分类 | PMIC - 显示器驱动器 |
| 品牌 | Texas Instruments |
| 数据手册 | |

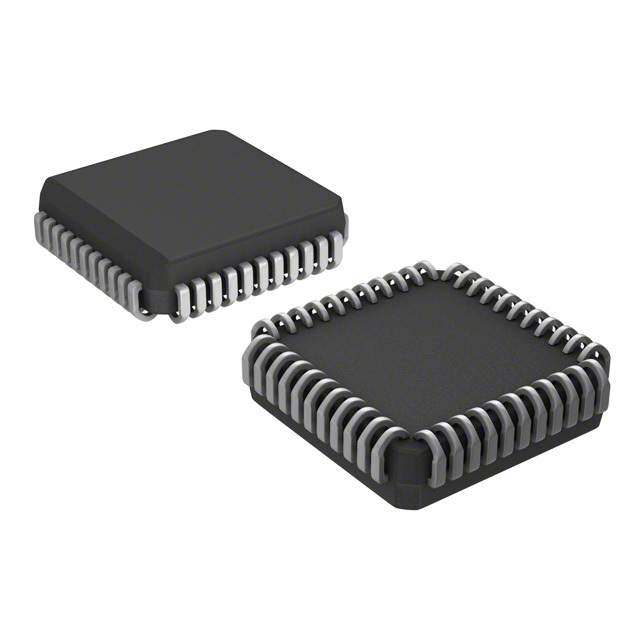

| 产品图片 |
|
| 产品型号 | MM5452V |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | COPS™ |
| 供应商器件封装 | 44-PLCC（16.58x16.58） |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 44-LCC（J 形引线） |
| 工作温度 | -40°C ~ 85°C |
| 接口 | 串行 |
| 数字或字符 | 4.5 位数字 |
| 显示类型 | LCD |
| 标准包装 | 25 |
| 电压-电源 | 3 V ~ 10 V |
| 电流-电源 | - |
| 配置 | 7 段显示 + DP，字母数字和条形图 |
