Datasheet下载- 型号： MM3Z2V7ST1
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MM3Z2V7ST1由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MM3Z2V7ST1价格参考。ON SemiconductorMM3Z2V7ST1封装/规格：未分类， 暂无。您可以下载MM3Z2V7ST1参考资料、Datasheet数据手册功能说明书，资料中有MM3Z2V7ST1 详细功能的应用电路图电压和使用方法及教程。
MM3Z2V7ST1 是安森美（ON Semiconductor）推出的表面贴装齐纳二极管，标称稳压值为2.7 V（容差通常±5%），功率额定值为300 mW，采用SOD-323（SC-76）微型封装。其典型应用场景包括： 1. 低电压基准源：为ADC、传感器或低功耗MCU提供稳定参考电压，适用于电池供电设备（如可穿戴设备、IoT节点）中对2.7 V基准的轻负载需求。 2. 过压保护与箝位：在信号线（如I²C、UART接口）或电源输入端，配合限流电阻使用，将瞬态电压箝位在2.7 V附近，防止后级ESD敏感器件（如MCU GPIO）受损。 3. 电压调节与稳压：在微电流负载（<10 mA）场景下，如为实时时钟（RTC）、低功耗传感器或逻辑电平转换电路提供简单、低成本的稳压电源。 4. 反向极性/ESD保护辅助电路：常与TVS或肖特基二极管配合，构成多级防护，提升系统鲁棒性。 需注意：该器件不适用于大电流或高精度稳压场合；设计时应确保工作电流在5–20 mA范围内以兼顾稳压性能与温升，并预留足够散热裕量。其小尺寸和高可靠性使其广泛用于消费电子、工业控制及汽车电子（AEC-Q200认证版本适用）中的空间受限应用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE ZENER 2.7V 200MW SOD323 |
| 产品分类 | 单二极管/齐纳 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

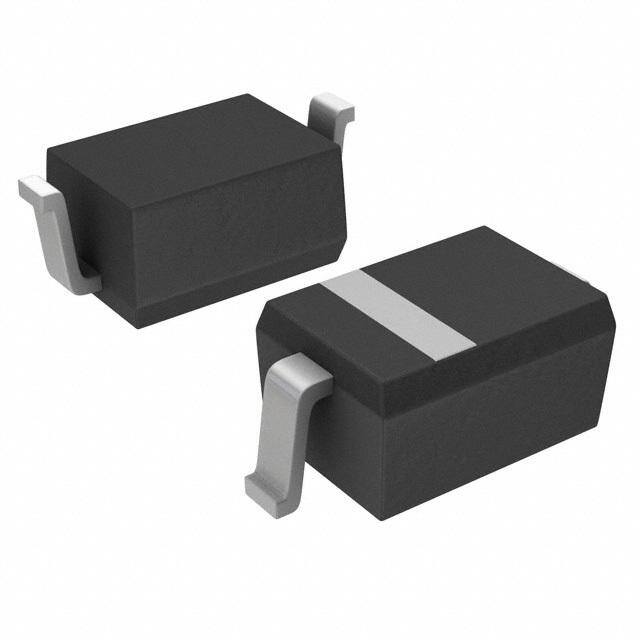

| 产品图片 |
|
| 产品型号 | MM3Z2V7ST1 |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 900mV @ 10mA |
| 不同 Vr时的电流-反向漏电流 | 100µA @ 1V |
| 供应商器件封装 | SOD-323 |
| 其它名称 | MM3Z2V7ST1OS |
| 功率-最大值 | 200mW |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 容差 | ±4% |
| 封装/外壳 | SC-76，SOD-323 |
| 工作温度 | -65°C ~ 150°C |
| 标准包装 | 3,000 |
| 电压-齐纳（标称值）(Vz) | 2.7V |
| 阻抗（最大值）(Zzt) | 100 欧姆 |
