Datasheet下载- 型号： MCT5201SR2M
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MCT5201SR2M由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MCT5201SR2M价格参考。Fairchild SemiconductorMCT5201SR2M封装/规格：未分类， 暂无。您可以下载MCT5201SR2M参考资料、Datasheet数据手册功能说明书，资料中有MCT5201SR2M 详细功能的应用电路图电压和使用方法及教程。
MCT5201SR2M 是安森美（ON Semiconductor）推出的单通道光隔离器，采用晶体管输出（光电达林顿结构），具有高电流传输比（CTR ≥ 100%）、高隔离电压（Viso = 5000 Vrms）、宽工作温度范围（–40°C 至 +100°C）及SOP-4表面贴装封装。 其典型应用场景包括： 1. 工业控制接口：用于PLC数字输入模块中，隔离现场传感器（如接近开关、限位开关）的24V DC信号与内部低压逻辑电路，防止地环路干扰和高压窜入。 2. 电源系统反馈隔离：在开关电源（如AC-DC适配器、服务器PSU）中，配合TL431等基准源构成次级侧电压反馈回路，实现初级与次级间的电气隔离与稳定稳压。 3. 电机驱动保护：隔离微控制器（MCU）PWM信号与IGBT/MOSFET栅极驱动电路，避免功率侧噪声干扰控制侧，提升系统可靠性。 4. 医疗与楼宇自动化设备：满足IEC/UL安全隔离要求，在低功耗、中速（响应时间约10 μs）场景下实现信号电平转换与故障隔离。 该器件不适用于高速通信（如USB、CAN隔离），亦非线性模拟隔离方案；其达林顿结构提供较高灵敏度，适合驱动中小电流负载（如继电器线圈、LED指示灯或作为逻辑电平转换缓冲器），但需注意饱和压降（VCE(sat) ≈ 0.5 V）及温度对CTR的影响。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISO 7.5KV TRANS W/BASE 6SMD |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

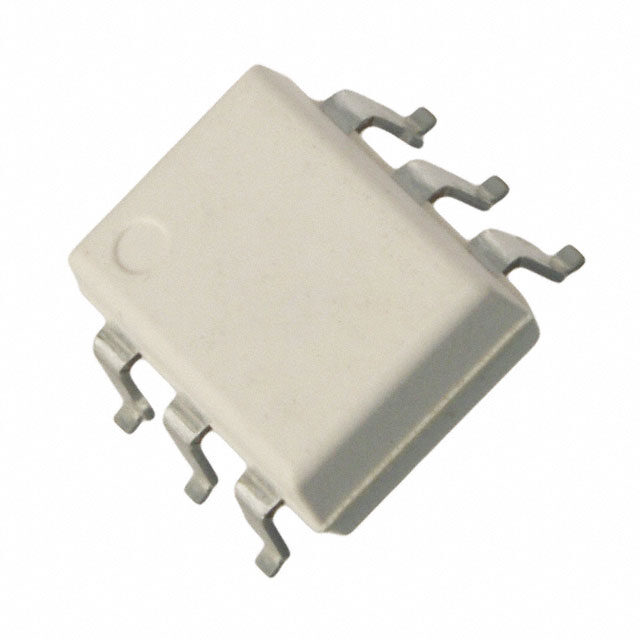

| 产品图片 |
|
| 产品型号 | MCT5201SR2M |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| Vce饱和值（最大值） | 400mV |
| 上升/下降时间（典型值） | 2.5µs， 16µs |
| 产品目录页面 | |
| 供应商器件封装 | 6-SMD |
| 其它名称 | MCT5201SR2MDKR |
| 包装 | Digi-Reel® |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 6-SMD，鸥翼型 |
| 工作温度 | -40°C ~ 100°C |
| 打开/关闭时间（典型值） | - |
| 标准包装 | 1 |
| 电压-正向(Vf)（典型值） | 1.25V |
| 电压-输出（最大值） | 30V |
| 电压-隔离 | 7500Vpk |
| 电流-DC正向(If) | 50mA |
| 电流-输出/通道 | 150mA |
| 电流传输比（最大值） | - |
| 电流传输比（最小值） | 120% @ 5mA |
| 输入类型 | DC |
| 输出类型 | 有基极的晶体管 |
| 通道数 | 1 |
