Datasheet下载- 型号： MCR8DSNT4G
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MCR8DSNT4G由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MCR8DSNT4G价格参考。ON SemiconductorMCR8DSNT4G封装/规格：未分类， 暂无。您可以下载MCR8DSNT4G参考资料、Datasheet数据手册功能说明书，资料中有MCR8DSNT4G 详细功能的应用电路图电压和使用方法及教程。
MCR8DSNT4G 是 Littelfuse 公司推出的 8A、600V 敏感栅型单向晶闸管（SCR），采用 SOT-223 表面贴装封装。其典型应用场景包括： 1. 中小功率交流控制：如智能家电（微波炉、电饭煲、电风扇）中的电机调速与加热通断控制； 2. 固态继电器（SSR）输入级或低功耗输出级：利用其低触发电流（IGT ≤ 15mA）和高灵敏度，适配MCU/逻辑电路直接驱动，无需额外驱动芯片； 3. 过压/过流保护电路：配合TVS或可控硅保护模块，实现快速箝位与自锁关断（如电源浪涌保护）； 4. LED照明调光与镇流器控制：用于相位控制（前沿/后沿触发）调光电路，支持TRIAC兼容驱动； 5. 工业控制模块：PLC输出扩展板、小型自动化设备中替代机械继电器，提升寿命与抗干扰能力。 该器件具备高dv/dt（≥1000 V/μs）和di/dt（≥10 A/μs）耐受能力，适合噪声环境；结温范围–40°C 至 +125°C，适用于宽温工况。需注意：实际应用中须合理设计触发电路（限流电阻+RC缓冲）、散热（PCB铜箔散热）及换向保护，避免误触发或热失效。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | THYRISTOR SCR 8A 800V DPAK |
| 产品分类 | SCR - 单个 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

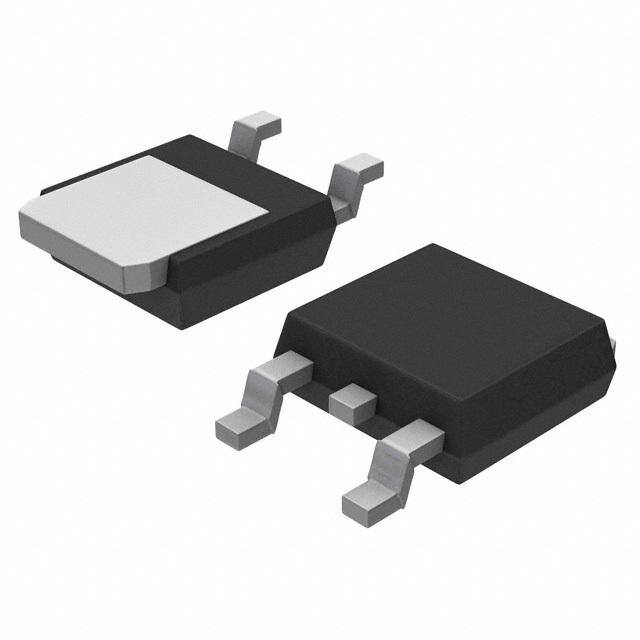

| 产品图片 |
|
| 产品型号 | MCR8DSNT4G |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| SCR类型 | 灵敏栅极 |
| 产品系列 | - |
| 供应商器件封装 | DPAK-3 |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | TO-252-3，DPak（2 引线+接片），SC-63 |
| 工作温度 | -40°C ~ 110°C |
| 标准包装 | 2,500 |
| 电压-断态 | 800V |
| 电压-栅极触发(Vgt)（最大值） | 1V |
| 电压-通态(Vtm)（最大值） | 1.8V |
| 电流-不重复浪涌50、60Hz(Itsm) | 90A @ 60Hz |
| 电流-保持(Ih)（最大值） | 6mA |
| 电流-断态（最大值） | 10µA |
| 电流-栅极触发(Igt)（最大值） | 200µA |
| 电流-通态(It(AV))（最大值） | 5.1A |
| 电流-通态(It(RMS))（最大值） | 8A |
