Datasheet下载- 型号： MCR72-3G
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MCR72-3G由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MCR72-3G价格参考。ON SemiconductorMCR72-3G封装/规格：未分类， 暂无。您可以下载MCR72-3G参考资料、Datasheet数据手册功能说明书，资料中有MCR72-3G 详细功能的应用电路图电压和使用方法及教程。
MCR72-3G 是安森美（ON Semiconductor）推出的单向晶闸管（SCR），额定电流为8A（RMS），峰值重复反向电压（VRRM）为400V，触发电流（IGT）典型值约50μA，适用于中低功率相位控制与开关应用。其典型应用场景包括：交流调压电路（如灯光调光器、加热器功率调节）、小型电机速度控制（如风扇、电动工具的启停与限速）、固态继电器（SSR）输入级驱动、电源浪涌保护中的过压/过流触发关断电路，以及工业控制中的简单可控整流桥（如直流励磁电源）。该器件采用TO-220AB封装，具备良好散热性与可靠性，适合工作环境温度-40℃～+125℃的通用工业及家电场景。需注意其为敏感栅型SCR，设计时应避免dV/dt误触发，并配合合适的RC缓冲网络与触发电路（如带脉冲整形的光耦驱动）。不适用于高频开关或双向交流控制（需配对使用或选用TRIAC）。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| 描述 | THYRISTOR SCR 8A 100V TO-220ABSCR 100V 8A |
| 产品分类 | SCR - 单个分离式半导体 |
| GateTriggerCurrent-Igt | 0.2 mA |
| GateTriggerVoltage-Vgt | 1.5 V |
| 品牌 | ON Semiconductor |
| 产品手册 | |

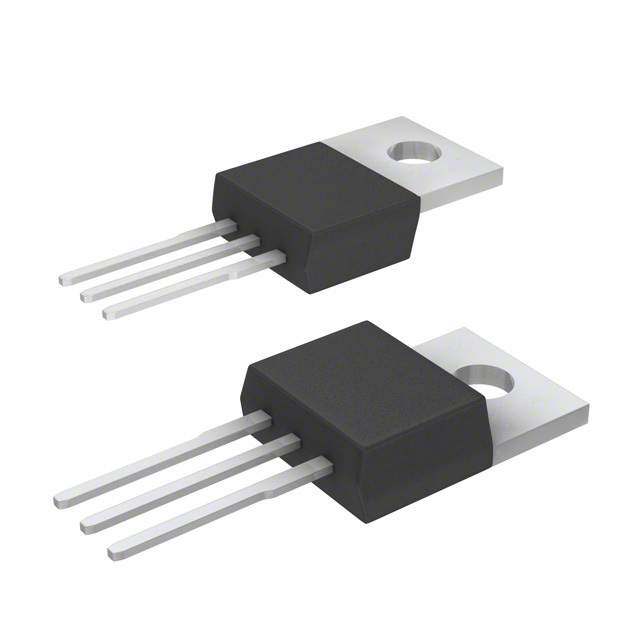

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 晶体闸流管,SCR,ON Semiconductor MCR72-3G- |
| 数据手册 | |
| 产品型号 | MCR72-3G |
| SCR类型 | 灵敏栅极 |
| 不重复通态电流 | 100 A |
| 产品种类 | SCR |
| 供应商器件封装 | TO-220AB |
| 保持电流Ih最大值 | 6 mA |
| 关闭状态漏泄电流（在VDRMIDRM下） | 0.01 mA |
| 其它名称 | MCR72-3G-ND |
| 包装 | 散装 |
| 商标 | ON Semiconductor |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 封装 | Bulk |
| 封装/外壳 | TO-220-3 |
| 封装/箱体 | TO-220-3 |
| 工作温度 | -40°C ~ 110°C |
| 工厂包装数量 | 500 |
| 最大工作温度 | + 110 C |
| 最大栅极峰值反向电压 | 5 V |
| 最小工作温度 | - 40 C |
| 栅极触发电压-Vgt | 1.5 V |
| 栅极触发电流-Igt | 0.2 mA |
| 标准包装 | 500 |
| 正向电压下降 | 2 V |
| 电压-断态 | 100V |
| 电压-栅极触发(Vgt)（最大值） | 1.5V |
| 电压-通态(Vtm)（最大值） | 2V |
| 电流-不重复浪涌50、60Hz(Itsm) | 100A @ 60Hz |
| 电流-保持(Ih)（最大值） | 6mA |
| 电流-断态（最大值） | 10µA |
| 电流-栅极触发(Igt)（最大值） | 200µA |
| 电流-通态(It(AV))（最大值） | - |
| 电流-通态(It(RMS))（最大值） | 8A |
| 系列 | MCR72-3 |
| 额定重复关闭状态电压VDRM | 100 V |
