Datasheet下载- 型号： MCR12DSN-001
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MCR12DSN-001由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MCR12DSN-001价格参考。ON SemiconductorMCR12DSN-001封装/规格：未分类， 暂无。您可以下载MCR12DSN-001参考资料、Datasheet数据手册功能说明书，资料中有MCR12DSN-001 详细功能的应用电路图电压和使用方法及教程。
MCR12DSN-001 是安森美（ON Semiconductor）推出的12A、600V单向晶闸管（SCR），采用TO-220AB封装，内置过压保护（如集成雪崩二极管或箝位结构，具体需参考最新数据手册），具有高dv/dt耐受性、低触发电流（典型IGT ≈ 20mA）和可靠门极驱动特性。 其典型应用场景包括： 1. 交流电源控制：用于调光器、电热控制器、电机软启动电路中，实现相位控制式AC电压调节； 2. 固态继电器（SSR）与交流开关模块：作为主功率开关，替代机械继电器，提升寿命与响应速度； 3. 过压/浪涌保护电路：配合TVS或压敏电阻，用于电源输入端的可控箝位与故障关断； 4. 工业控制设备：如PLC输出模块、焊接电源触发单元、UPS旁路开关等中等功率（≤1.5kW阻性负载）场景； 5. 家电与白色家电：微波炉高压变压器控制、空调压缩机启停、电磁炉辅助电源管理等。 该器件适用于要求高可靠性、中等电流（≤12A RMS）、工作频率≤400Hz的工频或低频开关场合，不适用于高频PWM或逆变应用。设计时需注意散热（建议加装散热片）、门极驱动隔离及di/dt保护（如串联小电感）。实际选型应以ON Semiconductor官方最新Datasheet（如Rev. 11, 2023）为准。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | THYRISTOR SCR 12A 800V IPAK |
| 产品分类 | SCR - 单个 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

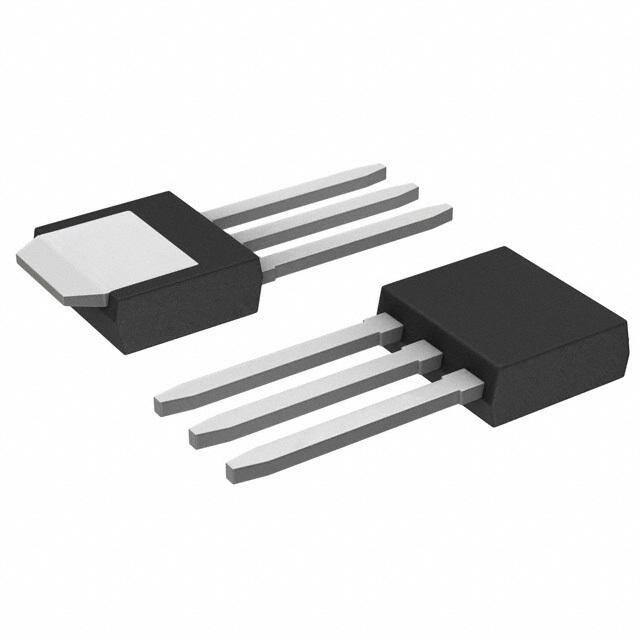

| 产品图片 |
|
| 产品型号 | MCR12DSN-001 |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| SCR类型 | 灵敏栅极 |
| 产品系列 | - |
| 供应商器件封装 | I-Pak |
| 其它名称 | MCR12DSN-001OS |
| 包装 | 管件 |
| 安装类型 | 通孔 |
| 封装/外壳 | TO-251-3 短引线，IPak，TO-251AA |
| 工作温度 | -40°C ~ 110°C |
| 标准包装 | 75 |
| 电压-断态 | 800V |
| 电压-栅极触发(Vgt)（最大值） | 1V |
| 电压-通态(Vtm)（最大值） | 1.9V |
| 电流-不重复浪涌50、60Hz(Itsm) | 100A @ 60Hz |
| 电流-保持(Ih)（最大值） | 6mA |
| 电流-断态（最大值） | 10µA |
| 电流-栅极触发(Igt)（最大值） | 200µA |
| 电流-通态(It(AV))（最大值） | 7.6A |
| 电流-通态(It(RMS))（最大值） | 12A |
