Datasheet下载- 型号： MCP9800DM-DL2
- 制造商： Microchip
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MCP9800DM-DL2由Microchip设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MCP9800DM-DL2价格参考。MicrochipMCP9800DM-DL2封装/规格：未分类， 暂无。您可以下载MCP9800DM-DL2参考资料、Datasheet数据手册功能说明书，资料中有MCP9800DM-DL2 详细功能的应用电路图电压和使用方法及教程。

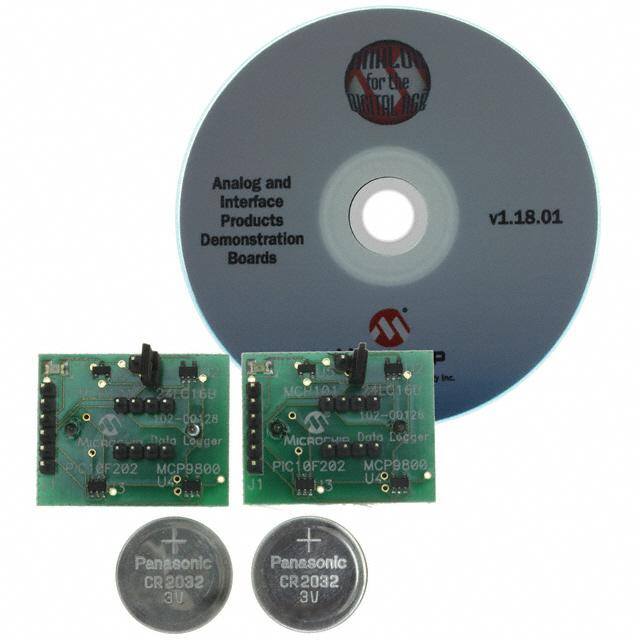

MCP9800DM-DL2 是 Microchip Technology 推出的 MCP9800 数字温度传感器评估板（Demo Board），专为快速评估 MCP9800 高精度、低功耗 I²C 接口温度传感器而设计。其典型应用场景包括： - 嵌入式系统温控验证：用于开发板或 MCU（如 PIC、AVR、ARM）上，快速验证 I²C 通信、温度读取精度（±0.5°C 典型精度，-40°C 至 +125°C 测量范围）及低功耗特性（待机电流仅5 µA）。 - 工业设备原型开发：适用于 PLC 模块、电机驱动器、电源管理单元等需本地高可靠性温度监测的场景，评估传感器在噪声环境下的稳定性与抗干扰能力。 - 消费电子与物联网终端测试：支持电池供电设备（如智能插座、环境监测节点）的功耗优化验证，利用其可编程分辨率（9–12 bit）和关断模式实现能效平衡。 - 教学与实验室实训：作为传感器原理、I²C 协议、校准方法的教学工具，配套文档含原理图、示例固件（支持 MPLAB X IDE），便于学生理解数字温度传感系统设计流程。 该评估板采用双层 PCB 设计，集成 MCP9800 芯片、上拉电阻、测试点及标准 0.1" 接口，可直接连接逻辑分析仪或开发平台，无需额外硬件即可完成功能验证与参数调试。
| 参数 | 数值 |
| 产品目录 | 编程器，开发系统半导体 |
| 描述 | BOARD DEMO 2 FOR MCP9800温度传感器开发工具 MCP9800 Temp Data Logger Demo Brd 2 |
| 产品分类 | 评估板 - 传感器工程技术开发工具 |
| 品牌 | Microchip Technology |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS不适用 / 不适用 |
| 产品系列 | 传感器开发工具,温度传感器开发工具,Microchip Technology MCP9800DM-DL2- |
| 数据手册 | 点击此处下载产品Datasheethttp://www.microchip.com/mymicrochip/filehandler.aspx?ddocname=en011855http://www.microchip.com/mymicrochip/filehandler.aspx?ddocname=en021183http://www.microchip.com/mymicrochip/filehandler.aspx?ddocname=en020112点击此处下载产品Datasheethttp://www.microchip.com/mymicrochip/filehandler.aspx?ddocname=en531282 |
| 产品型号 | MCP9800DM-DL2 |
| 产品目录页面 | |
| 产品种类 | 温度传感器开发工具 |
| 产品类型 | Demonstration Boards |
| 传感器类型 | 温度 |
| 使用的IC/零件 | MCP9800 |
| 其它名称 | MCP9800DMDL2 |
| 参考设计库 | http://www.digikey.com/rdl/4294959886/4294959871/60 |
| 商标 | Microchip Technology |
| 嵌入式 | 是，MCU，8 位 |
| 工具用于评估 | MCP9800 |
| 工厂包装数量 | 1 |
| 感应范围 | -55°C ~ 125°C |
| 所含物品 | 2 个板 |
| 接口 | I²C， SMBus |
| 接口类型 | I2C |
| 标准包装 | 1 |
| 灵敏度 | ±0.5°C |
| 特色产品 | http://www.digikey.com/product-highlights/cn/zh/microchip-mcp9800-family-temperature-sensors/3925 |
| 电压-电源 | 2.7 V ~ 5.5 V |
| 设计资源 | http://ww1.microchip.com/downloads/en/DeviceDoc/00128R1_Firmware.ziphttp://ww1.microchip.com/downloads/en/DeviceDoc/00128R1_Gerbers.zip |
