Datasheet下载- 型号： MCP8024-H/MP
- 制造商： Microchip
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MCP8024-H/MP由Microchip设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MCP8024-H/MP价格参考。MicrochipMCP8024-H/MP封装/规格：未分类， 暂无。您可以下载MCP8024-H/MP参考资料、Datasheet数据手册功能说明书，资料中有MCP8024-H/MP 详细功能的应用电路图电压和使用方法及教程。
MCP8024-H/MP 是 Microchip Technology 推出的一款高度集成的四通道智能电机控制器（属于PMIC - 电机驱动器/控制器类别），专为无刷直流（BLDC）和永磁同步电机（PMSM）设计。其典型应用场景包括： - 工业自动化设备：如小型伺服驱动器、精密泵阀控制、传送带调速系统，利用其内置FOC（磁场定向控制）算法引擎和四路独立PWM输出，实现多电机协同控制。 - 电动工具与园林设备：如电钻、角磨机、割草机器人等，凭借高效率、过流/过温/堵转保护及快速动态响应，提升电池续航与运行可靠性。 - 家电与白色家电：用于高端洗衣机直驱电机控制、空调室外风机、冰箱压缩机辅助驱动等，支持无传感器FOC，降低系统BOM成本并减小PCB面积。 - 机器人与移动平台：适用于轮式服务机器人、AGV小车的多轮独立驱动控制，通过SPI/I²C接口与主MCU通信，支持实时参数配置与故障诊断。 该器件集成栅极驱动器、电流检测放大器、LDO及多种保护功能，无需外置MOSFET驱动芯片，显著简化设计。H/MP后缀表示符合AEC-Q100 Grade 2（-40°C 至 +105°C）汽车级可靠性标准，因此也适用于轻型电动车（如电动滑板车、低速物流车）的电机控制模块。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC MOTOR CONTROLLER 40QFN |
| 产品分类 | PMIC - 电机, 电桥式驱动器 |
| 品牌 | Microchip Technology |
| 数据手册 | |

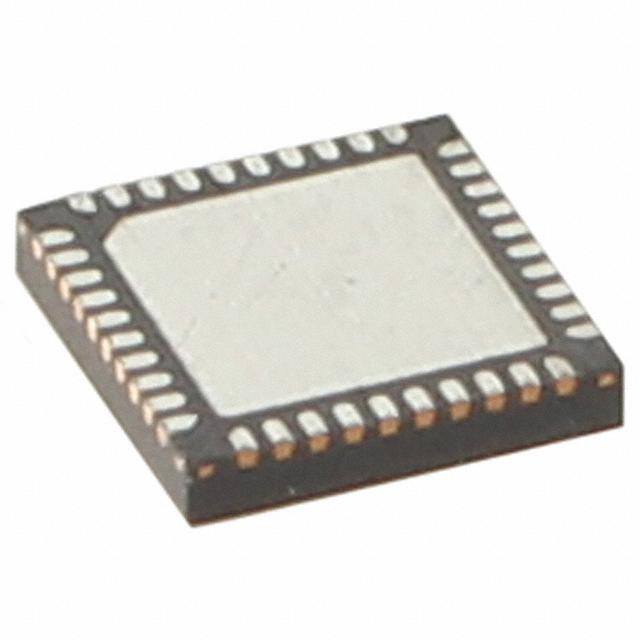

| 产品图片 |
|
| 产品型号 | MCP8024-H/MP |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 供应商器件封装 | 40-QFN（5x5） |
| 功能 | 控制器 - 换向，方向管理 |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 40-VFQFN 裸露焊盘 |
| 工作温度 | -40°C ~ 150°C |
| 应用 | 通用 |
| 接口 | PWM |
| 标准包装 | 73 |
| 特色产品 | http://www.digikey.cn/product-highlights/zh/mcp8024-brushless-dc-power-module/51364 |
| 电压-电源 | 6 V ~ 28 V |
| 电压-负载 | - |
| 电机类型-AC，DC | 无刷 DC（BLDC）， PMSM |
| 电机类型-步进 | - |
| 电流-输出 | - |
| 输出配置 | 前级驱动器 |
