【未分类_MCP6S91-E/MS】封装/厂家_MCP6S91-E/MS中文资料_价格

图片仅供参考

详细数据请看参考数据手册

型号： MCP6S91-E/MS
制造商： Microchip
库位|库存： xxxx|xxxx
要求：无整包装整卷装连续切割带批次不详

数量阶梯	香港交货	国内含税
+xxxx	$xxxx	￥xxxx

查看当月历史价格

查看今年历史价格

产品简介：

ICGOO电子元器件商城为您提供MCP6S91-E/MS由Microchip设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MCP6S91-E/MS价格参考。MicrochipMCP6S91-E/MS封装/规格：未分类，暂无。您可以下载MCP6S91-E/MS参考资料、Datasheet数据手册功能说明书，资料中有MCP6S91-E/MS 详细功能的应用电路图电压和使用方法及教程。

MCP6S91-E/MS 是 Microchip Technology 推出的单通道、可编程增益运算放大器（PGA），采用MSOP-8封装，具有轨到轨输出、低功耗（典型静态电流仅750 µA）和高直流精度（输入偏置电流低至1 pA，失调电压最大250 µV）等特点。其核心优势在于片内集成SPI接口，支持1×、2×、4×、5×、8×、10×、16×、32×共8种可编程增益，无需外部电阻即可灵活配置，显著提升系统灵活性与抗干扰能力。

典型应用场景包括：
1. 工业传感器信号调理——用于压力、温度、应变片等微弱模拟信号的前端放大，配合ADC（如Microchip自家的PIC或AVR内置ADC）实现高精度数据采集；
2. 便携式医疗设备——如血糖仪、心电（ECG）前端模块，利用其低功耗与高CMRR（>100 dB）有效抑制共模噪声；
3. 智能变送器与PLC模拟输入模块——通过SPI动态调整增益以适配不同量程传感器，简化硬件设计并提高通道复用率；
4. 电池供电的数据记录仪——低功耗特性延长续航，轨到轨输出充分利用供电范围（+2.7V 至 +5.5V），适配单节锂电或3.3V系统。

该器件不适用于高频（>1 MHz）或高驱动能力场景（输出电流±15 mA），但凭借易用性、集成度与可靠性，在中低速、高精度、需增益可配置的嵌入式模拟前端中具有广泛应用价值。

产品参数图文手册常见问题

参数	数值
-3db带宽	18MHz
产品目录	集成电路 (IC)半导体
描述	IC OPAMP PGA 18MHZ RRO 8MSOP特殊用途放大器 1-Ch. 10 MHz SPI PGA
产品分类	Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps集成电路 - IC
品牌	Microchip Technology
产品手册	点击此处下载产品Datasheet

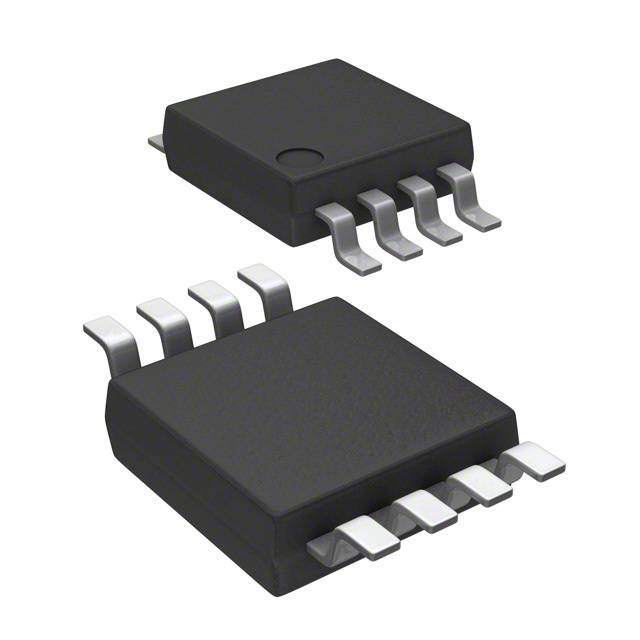

产品图片
rohs	符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求
产品系列	放大器 IC,特殊用途放大器,Microchip Technology MCP6S91-E/MS-
数据手册	点击此处下载产品Datasheet 点击此处下载产品Datasheethttp://www.microchip.com/mymicrochip/filehandler.aspx?ddocname=en023833
产品型号	MCP6S91-E/MS
产品目录页面	点击此处下载产品Datasheet
产品种类	特殊用途放大器
供应商器件封装	8-MSOP
其它名称	MCP6S91EMS
包装	管件
压摆率	22 V/µs
可用增益调整	1 V/V to 32 V/V
商标	Microchip Technology
增益带宽积	-
安装类型	表面贴装
安装风格	SMD/SMT
封装	Tube
封装/外壳	8-TSSOP，8-MSOP（0.118"，3.00mm 宽）
封装/箱体	MSOP-8
工作温度	-40°C ~ 125°C
工作电源电压	3 V, 5 V
工厂包装数量	100
放大器类型	PGA
最大工作温度	+ 125 C
最小工作温度	- 40 C
标准包装	100
电压-电源，单/双 (±)	2.5 V ~ 5.5 V
电压-输入失调	400µV
电流-电源	1mA
电流-输入偏置	1pA
电流-输出/通道	25mA
电源电压-最大	5.5 V
电源电压-最小	2.5 V
电源电流	1 mA
电路数	1
系列	MCP6S91
输入电压范围—最大	5.8 V
输入补偿电压	4 mV
输出类型	Rail to Rail
通道数量	1 Channel
