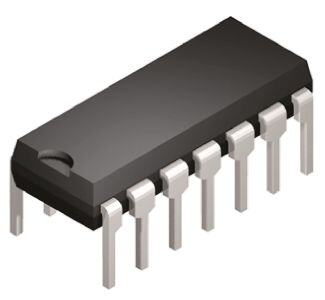

图片仅供参考
详细数据请看参考数据手册
- 型号： MCP6294-E/P
- 制造商： Microchip
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MCP6294-E/P由Microchip设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MCP6294-E/P价格参考。MicrochipMCP6294-E/P封装/规格：未分类， 暂无。您可以下载MCP6294-E/P参考资料、Datasheet数据手册功能说明书，资料中有MCP6294-E/P 详细功能的应用电路图电压和使用方法及教程。
MCP6294-E/P 是 Microchip Technology 推出的一款四通道、轨到轨输入/输出（RRIO）、高精度运算放大器，工作电压范围为 2.2V 至 6.0V，典型增益带宽积为 10 MHz，低输入偏置电流（1 pA 典型值）、低失调电压（最大 1.8 mV）及低噪声（13 nV/√Hz），采用 PDIP-14 封装（-E/P 表示工业级温度范围：-40°C 至 +125°C）。 其主要应用场景包括： • 精密传感器信号调理：如压力、温度、电流传感器的微弱信号放大与滤波，得益于低失调、低漂移和高 CMRR（共模抑制比），适用于工业变送器与数据采集前端； • 便携式医疗设备：如血糖仪、心电（ECG）前端放大电路，满足低功耗（典型静态电流 1 mA/运放）、单电源供电及轨到轨输出需求； • 工业过程控制与PLC模拟I/O模块：用于4–20 mA环路接收、电压/电流转换（V/I）、基准缓冲及多路信号调理； • 有源滤波与基准电压缓冲：RRIO 特性使其可完整利用电源动态范围，适合作为 DAC 输出缓冲或高精度参考源驱动； • 电池供电仪器仪表：如手持式万用表、环境监测仪，兼顾精度、功耗与宽压兼容性。 该器件不适用于高频射频或大电流驱动场景，但凭借高性价比、强抗干扰能力及工业级可靠性，在中低速、高精度模拟前端中广泛应用。
| 参数 | 数值 |
| -3db带宽 | - |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC OPAMP GP 10MHZ RRO 14DIP运算放大器 - 运放 Quad 10MHz |
| 产品分类 | Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps集成电路 - IC |
| 品牌 | Microchip Technology |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 放大器 IC,运算放大器 - 运放,Microchip Technology MCP6294-E/P- |
| 数据手册 | 点击此处下载产品Datasheethttp://www.microchip.com/mymicrochip/filehandler.aspx?ddocname=en011785http://www.microchip.com/mymicrochip/filehandler.aspx?ddocname=en533805http://www.microchip.com/mymicrochip/filehandler.aspx?ddocname=en023833 |
| 产品型号 | MCP6294-E/P |
| PCN组件/产地 | http://www.microchip.com/mymicrochip/NotificationDetails.aspx?id=5828&print=viewhttp://www.microchip.com/mymicrochip/NotificationDetails.aspx?id=5988&print=view |
| 产品目录页面 | |
| 产品种类 | 运算放大器 - 运放 |
| 供应商器件封装 | 14-PDIP |
| 共模抑制比—最小值 | 70 dB |
| 关闭 | No Shutdown |
| 包装 | 管件 |
| 压摆率 | 7 V/µs |
| 商标 | Microchip Technology |
| 增益带宽生成 | 10 MHz |
| 增益带宽积 | 10MHz |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 封装 | Tube |
| 封装/外壳 | 14-DIP（0.300"，7.62mm） |
| 封装/箱体 | PDIP-14 |
| 工作温度 | -40°C ~ 125°C |
| 工作电源电压 | 2.4 V to 5.5 V |
| 工厂包装数量 | 30 |
| 技术 | CMOS |
| 放大器类型 | General Purpose Amplifier |
| 最大工作温度 | + 125 C |
| 最小工作温度 | - 40 C |
| 标准包装 | 30 |
| 电压-电源，单/双 (±) | 2.4 V ~ 6 V |
| 电压-输入失调 | 3mV |
| 电流-电源 | 1mA |
| 电流-输入偏置 | 1pA |
| 电流-输出/通道 | 25mA |
| 电源电流 | 1 mA |
| 电路数 | 4 |
| 转换速度 | 7 V/us |
| 输入偏压电流—最大 | 1 pA |
| 输入参考电压噪声 | 8.7 nV |
| 输入补偿电压 | 3 mV |
| 输出电流 | 25 mA |
| 输出类型 | 满摆幅 |
| 通道数量 | 4 Channel |
