Datasheet下载- 型号： MCP2022P-500E/ST
- 制造商： Microchip
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MCP2022P-500E/ST由Microchip设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MCP2022P-500E/ST价格参考。MicrochipMCP2022P-500E/ST封装/规格：未分类， 暂无。您可以下载MCP2022P-500E/ST参考资料、Datasheet数据手册功能说明书，资料中有MCP2022P-500E/ST 详细功能的应用电路图电压和使用方法及教程。
MCP2022P-500E/ST 是 Microchip Technology 推出的一款 LIN（Local Interconnect Network）总线物理层收发器，符合 LIN 2.2A 和 SAE J2602 标准。其典型应用场景集中于汽车及工业领域的低成本、低速串行通信系统。 该器件主要用于 LIN 总线节点的物理层接口，实现 MCU（如 PIC 或 AVR）与 LIN 网络之间的电平转换和信号驱动：将MCU的UART/TTL电平信号转换为符合LIN规范的单线12V差分兼容信号（主/从模式均可），并具备总线短路保护、过温关断、上电复位及唤醒（通过总线边沿）等鲁棒特性。 典型应用包括：汽车车身电子系统中的智能传感器（如雨量/光照传感器）、电动后视镜、车窗升降器、座椅位置调节模块、HVAC（暖通空调）风门控制、以及仪表盘辅助节点等。在工业领域，适用于分布式低速控制网络，如小型家电主控板与子模块通信、楼宇自动化中的执行器接口、或农机设备中对EMC和可靠性有要求的子系统互联。 其SOIC-8封装（/ST后缀）便于贴片安装，-40°C 至 +125°C 工作温度范围满足严苛车载环境需求。需配合外部LIN协议控制器（软件或硬件UART）使用，不集成协议处理功能。简言之，它是构建可靠、合规、成本优化的LIN子节点的关键物理层接口器件。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC TXRX LIN ON-BOARD VREG 14TSSO |
| 产品分类 | 接口 - 驱动器，接收器，收发器 |
| 品牌 | Microchip Technology |
| 数据手册 | http://www.microchip.com/mymicrochip/filehandler.aspx?ddocname=en023833http://www.microchip.com/mymicrochip/filehandler.aspx?ddocname=en557254 |

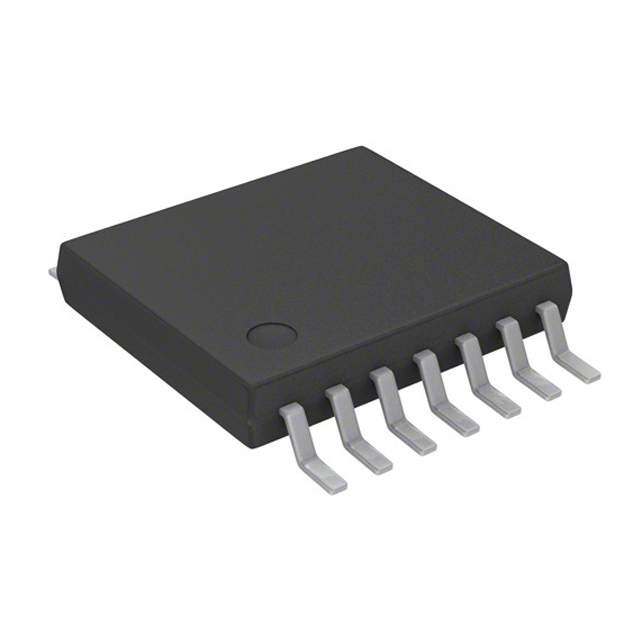

| 产品图片 |
|
| 产品型号 | MCP2022P-500E/ST |
| PCN设计/规格 | http://www.microchip.com/mymicrochip/NotificationDetails.aspx?id=5456&print=1 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25955 |
| 供应商器件封装 | 14-TSSOP |
| 包装 | 管件 |
| 协议 | LIN |
| 双工 | 半 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 14-TSSOP（0.173"，4.40mm 宽） |
| 工作温度 | -40°C ~ 125°C |
| 接收器滞后 | 175mV |
| 数据速率 | - |
| 标准包装 | 96 |
| 电压-电源 | 6 V ~ 18 V |
| 类型 | 收发器 |
| 驱动器/接收器数 | 1/1 |
