Datasheet下载- 型号： MCP1826-5002E/ET
- 制造商： Microchip
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MCP1826-5002E/ET由Microchip设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MCP1826-5002E/ET价格参考。MicrochipMCP1826-5002E/ET封装/规格：未分类， 暂无。您可以下载MCP1826-5002E/ET参考资料、Datasheet数据手册功能说明书，资料中有MCP1826-5002E/ET 详细功能的应用电路图电压和使用方法及教程。
MCP1826-5002E/ET 是 Microchip Technology 推出的一款高性能低压差（LDO）线性稳压器，输出电压固定为5.0 V，最大输出电流达1 A，采用散热增强型SOIC-8封装（/ET后缀），具备低静态电流（典型值95 µA）、高PSRR（70 dB @ 1 kHz）、低噪声（45 µV RMS）及快速瞬态响应等特性。 其典型应用场景包括： - 工业控制板：为PLC模块、传感器接口电路、ADC/DAC基准电源等提供低噪声、高稳定性的5 V供电； - 嵌入式系统与微控制器供电：为PIC®、AVR或ARM Cortex-M系列MCU及其外围（如SPI/I²C接口、RTC、EEPROM）提供干净的内核/IO电源，避免开关噪声干扰； - 通信设备前端电路：在RS-485收发器、CAN节点、以太网PHY供电中作为后级稳压，满足EMI敏感场景对低纹波和高抗扰度的要求； - 便携式与电池供电设备：得益于低静态电流和宽输入电压范围（2.3 V–6.0 V），适用于5 V单节锂电或双节碱电供电的便携仪器、医疗手持终端等； - 汽车电子二级应用：符合AEC-Q100 Grade 3（-40°C 至 +85°C）标准，可用于车载信息娱乐系统的非安全相关模块（如USB充电接口稳压、LCD背光驱动偏置电源等）。 注：该器件不含使能引脚（EN），为固定输出、无关断功能版本，适用于持续供电且对成本与尺寸敏感的中功率模拟/数字混合系统。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC REG LDO 5V 1A DDPAK低压差稳压器 1A CMOS LDO Vout 5.0V ETR |
| 产品分类 | PMIC - 稳压器 - 线性集成电路 - IC |
| 品牌 | Microchip Technology |
| 产品手册 | http://www.microchip.com/wwwproducts/Devices.aspx?dDocName=en531454 |

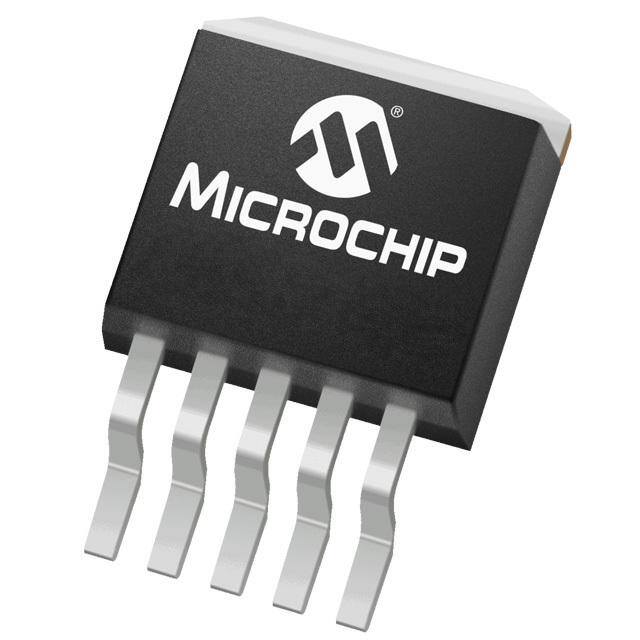

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 电源管理 IC,低压差稳压器,Microchip Technology MCP1826-5002E/ET- |
| 数据手册 | http://www.microchip.com/mymicrochip/filehandler.aspx?ddocname=en531701 |
| 产品型号 | MCP1826-5002E/ET |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=4201 |
| 产品目录页面 | |
| 产品种类 | 低压差稳压器 |
| 供应商器件封装 | 5-DDPAK |
| 包装 | 管件 |
| 商标 | Microchip Technology |
| 回动电压—最大值 | 400 mV at 1 A |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Tube |
| 封装/外壳 | TO-263-6，D²Pak（5 引线+接片），TO-263BA |
| 封装/箱体 | D2PAK-5 |
| 工作温度 | -40°C ~ 125°C |
| 工厂包装数量 | 50 |
| 最大工作温度 | + 125 C |
| 最大输入电压 | 6 V |
| 最小工作温度 | - 40 C |
| 最小输入电压 | + 2.3 V |
| 标准包装 | 50 |
| 电压-跌落（典型值） | 0.25V @ 1A |
| 电压-输入 | 最高 6V |
| 电压-输出 | 5V |
| 电压调节准确度 | 2 % |
| 电流-输出 | 1A |
| 电流-限制（最小值） | - |
| 稳压器拓扑 | 正，固定式 |
| 稳压器数 | 1 |
| 线路调整率 | 0.05 % / V |
| 负载调节 | 0.5 % |
| 输入偏压电流—最大 | 0.12 mA |
| 输出电压 | 5 V |
| 输出电流 | 1 A |
| 输出端数量 | 1 Output |
| 输出类型 | Fixed |
