Datasheet下载- 型号： MCP1826-2502E/ET
- 制造商： Microchip
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MCP1826-2502E/ET由Microchip设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MCP1826-2502E/ET价格参考。MicrochipMCP1826-2502E/ET封装/规格：未分类， 暂无。您可以下载MCP1826-2502E/ET参考资料、Datasheet数据手册功能说明书，资料中有MCP1826-2502E/ET 详细功能的应用电路图电压和使用方法及教程。
MCP1826-2502E/ET 是 Microchip Technology 推出的一款高性能、低噪声、高 PSRR 的线性稳压器（LDO），输出电压为2.5 V（固定），最大输出电流达1 A，采用散热增强型3×3 mm 8引脚DFN封装（/ET后缀）。其典型应用场景包括： - 精密模拟与混合信号电路供电：如ADC、DAC、传感器接口、运算放大器等，得益于其低输出噪声（典型值12 µVrms）和高电源抑制比（PSRR：75 dB @ 1 kHz，60 dB @ 100 kHz），可有效抑制电源纹波干扰。 - FPGA、CPLD及微控制器核心供电：为低电压内核（如2.5 V I/O或部分内核域）提供稳定、低噪声电源，满足快速瞬态响应要求（负载阶跃下恢复时间短）。 - 工业与通信设备：适用于PLC模块、网络PHY芯片、时钟发生器、RF收发前端偏置电路等对电源纯净度和可靠性要求高的场景；工作温度范围–40°C 至 +125°C（AEC-Q100 Grade 2兼容），支持严苛工业环境。 - 便携式与空间受限设备：小尺寸DFN封装、无需外部补偿，配合低ESR陶瓷电容即可稳定工作，简化PCB布局，适用于医疗手持设备、智能仪表、IoT终端等。 该器件还具备过流保护、热关断和反向电流保护功能，提升了系统鲁棒性。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC REG LDO 2.5V 1A DDPAK低压差稳压器 1A CMOS LDO Vout 2.5V ETR |
| 产品分类 | PMIC - 稳压器 - 线性集成电路 - IC |
| 品牌 | Microchip Technology |
| 产品手册 | http://www.microchip.com/wwwproducts/Devices.aspx?dDocName=en531454 |

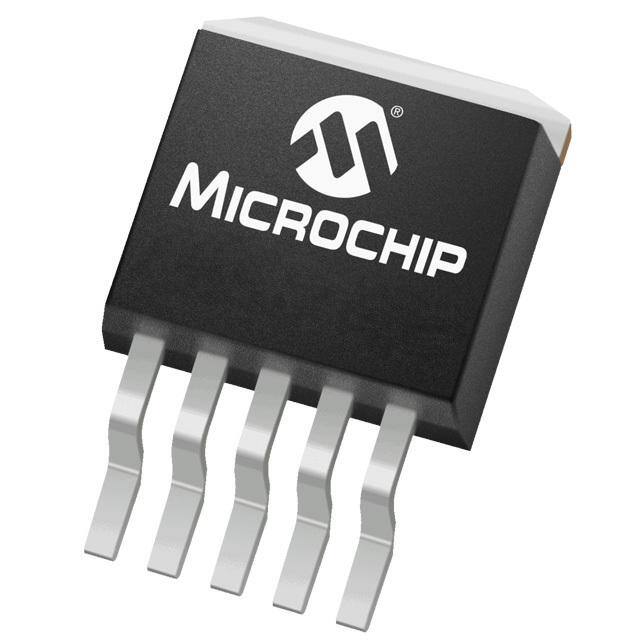

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 电源管理 IC,低压差稳压器,Microchip Technology MCP1826-2502E/ET- |
| 数据手册 | http://www.microchip.com/mymicrochip/filehandler.aspx?ddocname=en531701 |
| 产品型号 | MCP1826-2502E/ET |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=4201 |
| 产品目录页面 | |
| 产品种类 | 低压差稳压器 |
| 供应商器件封装 | 5-DDPAK |
| 包装 | 管件 |
| 商标 | Microchip Technology |
| 回动电压—最大值 | 400 mV at 1 A |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Tube |
| 封装/外壳 | TO-263-6，D²Pak（5 引线+接片），TO-263BA |
| 封装/箱体 | D2PAK-5 |
| 工作温度 | -40°C ~ 125°C |
| 工厂包装数量 | 50 |
| 最大工作温度 | + 125 C |
| 最大输入电压 | 6 V |
| 最小工作温度 | - 40 C |
| 最小输入电压 | + 2.3 V |
| 标准包装 | 50 |
| 电压-跌落（典型值） | 0.25V @ 1A |
| 电压-输入 | 最高 6V |
| 电压-输出 | 2.5V |
| 电压调节准确度 | 2 % |
| 电流-输出 | 1A |
| 电流-限制（最小值） | - |
| 稳压器拓扑 | 正，固定式 |
| 稳压器数 | 1 |
| 线路调整率 | 0.05 % / V |
| 负载调节 | 0.5 % |
| 输入偏压电流—最大 | 0.12 mA |
| 输出电压 | 2.5 V |
| 输出电流 | 1 A |
| 输出端数量 | 1 Output |
| 输出类型 | Fixed |
