Datasheet下载- 型号： MCP1612EV
- 制造商： Microchip
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MCP1612EV由Microchip设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MCP1612EV价格参考。MicrochipMCP1612EV封装/规格：未分类， 暂无。您可以下载MCP1612EV参考资料、Datasheet数据手册功能说明书，资料中有MCP1612EV 详细功能的应用电路图电压和使用方法及教程。

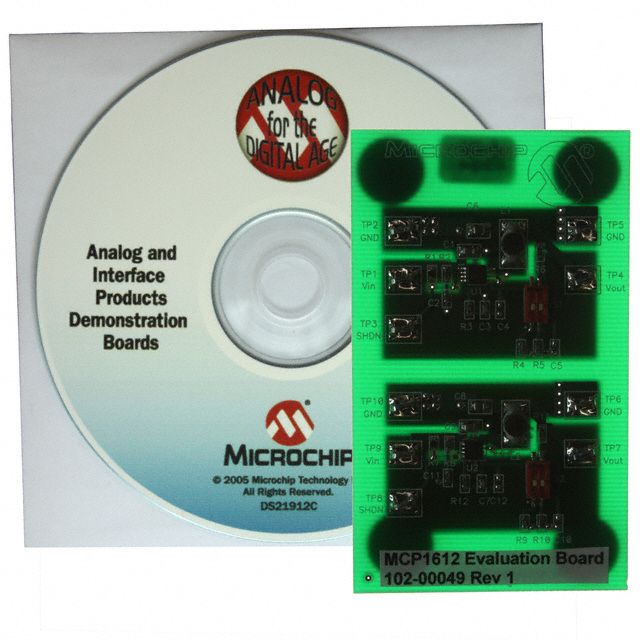

MCP1612EV 是 Microchip Technology 推出的专用评估板，用于评估其同步降压（Buck）DC/DC控制器芯片 MCP1612。该板主要面向中低功率、高效率、宽输入电压范围的非隔离式直流电源转换应用。 典型应用场景包括：工业控制中的PLC模块、传感器供电与微控制器（如PIC或AVR）系统电源；电池供电设备（如便携式仪器、手持终端）的电池电压（如12V铅酸或3–24V锂电池组）至5V/3.3V/1.8V等稳压输出；LED驱动电源（恒压模式）；以及物联网（IoT）节点、智能电表、楼宇自动化设备等对尺寸、效率和待机功耗有要求的嵌入式系统。 MCP1612EV 支持4.5V–36V宽输入，可配置输出电压（通过电阻分压器调节），具备逐周期电流限制、软启动、过温保护及使能控制功能，便于快速验证MCP1612在实际电路中的动态响应、效率（典型>92%）、轻载PFM性能及EMI表现。其紧凑设计（无变压器、全表面贴装）也适用于离线SMPS辅助电源（如主AC/DC电源后的次级DC/DC稳压级），但需注意：该板本身不直接支持AC输入或隔离功能，属于“DC/DC评估板”，常配合AC/DC前端使用，实现完整离线电源方案的分段调试与优化。
| 参数 | 数值 |
| 产品目录 | 编程器，开发系统 |
| 描述 | BOARD EVAL FOR MCP1612 |
| 产品分类 | 评估板 - DC/DC 与 AC/DC（离线）SMPS |
| 品牌 | Microchip Technology |
| 数据手册 | http://www.microchip.com/mymicrochip/filehandler.aspx?ddocname=en021911点击此处下载产品Datasheethttp://www.microchip.com/mymicrochip/filehandler.aspx?ddocname=en023833 |
| 产品图片 |
|
| 产品型号 | MCP1612EV |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 主要用途 | DC/DC，步降 |
| 产品目录页面 | |
| 使用的IC/零件 | MCP1612 |
| 功率-输出 | - |
| 参考设计库 | http://www.digikey.com/rdl/4294959904/4294959903/48http://www.digikey.com/rdl/4294959904/4294959903/887 |
| 应用说明 | |
| 所含物品 | 板 |
| 板类型 | 完全填充 |
| 标准包装 | 1 |
| 电压-输入 | 2.7 V ~ 5.5 V |
| 电压-输出 | 0.8V，1V，1.2V，1.4V，1.7V，2.4V 和 3.3V |
| 电流-输出 | 1A |
| 稳压器拓扑 | 降压 |
| 设计资源 | http://ww1.microchip.com/downloads/en/DeviceDoc/00049R1%20Gerbers.zip |
| 输出和类型 | 1，非隔离 |
| 频率-开关 | 1.4MHz |
