Datasheet下载- 型号： MC9S08AW48CFUE
- 制造商： Freescale Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MC9S08AW48CFUE由Freescale Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MC9S08AW48CFUE价格参考。Freescale SemiconductorMC9S08AW48CFUE封装/规格：未分类， 暂无。您可以下载MC9S08AW48CFUE参考资料、Datasheet数据手册功能说明书，资料中有MC9S08AW48CFUE 详细功能的应用电路图电压和使用方法及教程。
MC9S08AW48CFUE是NXP（原Freescale）推出的基于S08内核的8位微控制器，采用QFP-64封装，内置48KB Flash、4KB RAM，集成CAN 2.0B、SCI、SPI、I²C、ADC、PWM及多种定时器等外设。其典型应用场景聚焦于对成本敏感、可靠性要求高且需基础实时控制与车载通信能力的工业与汽车电子领域，主要包括： - 车身电子控制模块：如车窗升降器、电动后视镜调节、门锁控制、灯光控制（含PWM调光）等，利用其CAN接口实现与整车网络通信，满足AEC-Q100 Grade 2（–40°C 至 +105°C）车规级工作温度要求。 - 中低端汽车传感器节点：配合温度、压力或位置传感器，用于空调控制单元、油量/水温监测模块等，借助内置10位ADC和低功耗特性支持电池供电场景。 - 工业控制终端：如小型PLC扩展模块、电机启停控制器、智能仪表（电表/水表）数据采集前端，利用其抗干扰设计和宽电压工作范围（2.7–5.5V）适应恶劣工业环境。 - 家电与白色家电：应用于洗衣机主控、冰箱显示板、电磁炉控制等，兼顾EMC性能、丰富IO资源及成熟开发工具链（CodeWarrior/S08 IDE）。 该芯片已停产（NRND状态），现多用于存量设备维护或对BOM成本与开发周期敏感的成熟项目中，不推荐新设计选用，建议升级至S32K系列等新一代平台。
| 参数 | 数值 |
| A/D位大小 | 10 bit |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC MCU 8BIT 48KB FLASH 64QFP8位微控制器 -MCU CONSUMER 9S08AW48 |
| EEPROM容量 | - |
| 产品分类 | 嵌入式 - 微控制器集成电路 - IC |
| I/O数 | 54 |
| 品牌 | Freescale Semiconductor |
| 产品手册 | |

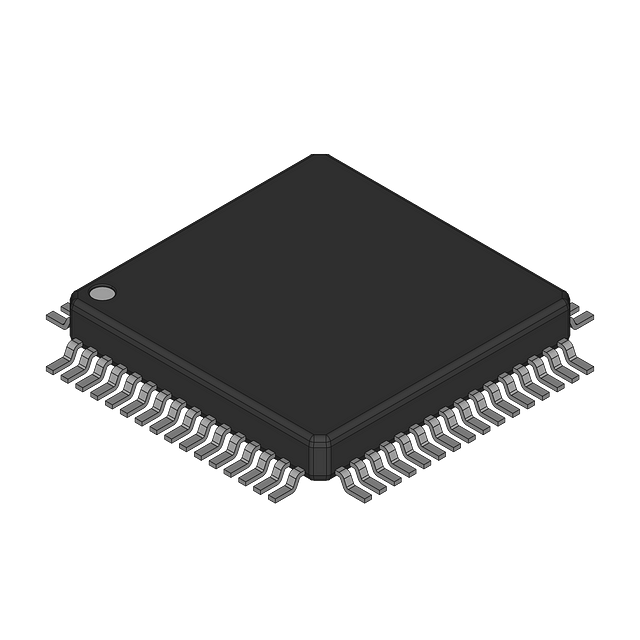

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 嵌入式处理器和控制器,微控制器 - MCU,8位微控制器 -MCU,Freescale Semiconductor MC9S08AW48CFUES08 |
| 数据手册 | |
| 产品型号 | MC9S08AW48CFUE |
| PCN设计/规格 | http://cache.freescale.com/files/shared/doc/pcn/PCN15684.htm |
| RAM容量 | 2K x 8 |
| 产品目录页面 | |
| 产品种类 | 8-bit MCUs |
| 供应商器件封装 | 64-QFP（14x14） |
| 包装 | 托盘 |
| 单位重量 | 1.586 g |
| 可用A/D通道 | 16 |
| 可编程输入/输出端数量 | 54 |
| 商标 | Freescale Semiconductor |
| 处理器系列 | MC9S08 |
| 外设 | LVD，POR，PWM，WDT |
| 安装风格 | SMD/SMT |
| 定时器数量 | 6 |
| 封装 | Tray |
| 封装/外壳 | 64-QFP |
| 封装/箱体 | QFP-64 |
| 工作温度 | -40°C ~ 85°C |
| 工作电源电压 | 2.7 V to 5.5 V |
| 工厂包装数量 | 84 |
| 振荡器类型 | 内部 |
| 接口类型 | I2C, SCI, SPI |
| 数据RAM大小 | 2 kB |
| 数据Rom类型 | Flash |
| 数据总线宽度 | 8 bit |
| 数据转换器 | A/D 16x10b |
| 最大工作温度 | + 85 C |
| 最大时钟频率 | 40 MHz |
| 最小工作温度 | - 55 C |
| 标准包装 | 1,260 |
| 核心 | S08 |
| 核心处理器 | S08 |
| 核心尺寸 | 8-位 |
| 片上ADC | Yes |
| 电压-电源(Vcc/Vdd) | 2.7 V ~ 5.5 V |
| 电源电压-最大 | 5.5 V |
| 电源电压-最小 | 2.7 V |
| 程序存储器大小 | 48 kB |
| 程序存储器类型 | Flash |
| 程序存储容量 | 48KB（48K x 8） |
| 系列 | S08AW |
| 连接性 | I²C， SCI， SPI |
| 速度 | 40MHz |
