型号： MC74VHCT74ADTR2
制造商： ON Semiconductor
库位|库存： xxxx|xxxx
要求：无整包装整卷装连续切割带批次不详

数量阶梯	香港交货	国内含税
+xxxx	$xxxx	￥xxxx

查看当月历史价格

查看今年历史价格

产品简介：

ICGOO电子元器件商城为您提供MC74VHCT74ADTR2由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MC74VHCT74ADTR2价格参考。ON SemiconductorMC74VHCT74ADTR2封装/规格：未分类，暂无。您可以下载MC74VHCT74ADTR2参考资料、Datasheet数据手册功能说明书，资料中有MC74VHCT74ADTR2 详细功能的应用电路图电压和使用方法及教程。

MC74VHCT74ADTR2 是安森美（ON Semiconductor）推出的双D型正边沿触发触发器（Dual D-Type Flip-Flop），采用TSSOP-14封装，具有5V TTL兼容输入、CMOS输出，工作电压范围为2.0V–5.5V，具备低功耗、高噪声容限和快速传播延迟（典型tPD ≈ 7.5ns @ VCC=5V）等特点。

其典型应用场景包括：
✅ 数字系统时序控制：用于构建同步计数器、分频器、状态机寄存器或数据锁存单元，如在微控制器外围电路中暂存I/O状态或中断标志；
✅ 电平转换与接口缓冲：因支持TTL输入电平（VIL ≤ 0.8V, VIH ≥ 2.0V）且CMOS输出驱动能力强，常用于5V逻辑系统中连接不同电平器件（如MCU与传感器/显示器接口）；
✅ 抗干扰数据采样：利用正边沿触发特性，在时钟上升沿可靠捕获并稳定输出数据，适用于工业控制中的按键消抖、脉冲整形或编码器信号同步；
✅ 便携式与电池供电设备：超低静态电流（ICC < 1µA @ VCC=5V）使其适用于需延长续航的IoT节点、手持仪表等低功耗场景；
✅ 替代传统74LS/HC系列：引脚兼容74VHCT74，可直接升级老旧设计，提升速度与功耗性能。

该器件不适用于高频时钟（>100MHz）或高精度时序关键路径（如高速SerDes），但对中低速（≤30MHz）、可靠性与兼容性要求高的嵌入式控制、电源管理及消费类电子应用极具性价比。

产品参数图文手册常见问题

参数	数值
产品目录	集成电路 (IC)
描述	IC D-TYPE POS TRG DUAL 14TSSOP
产品分类	逻辑 - 触发器
品牌	ON Semiconductor
数据手册	点击此处下载产品Datasheet

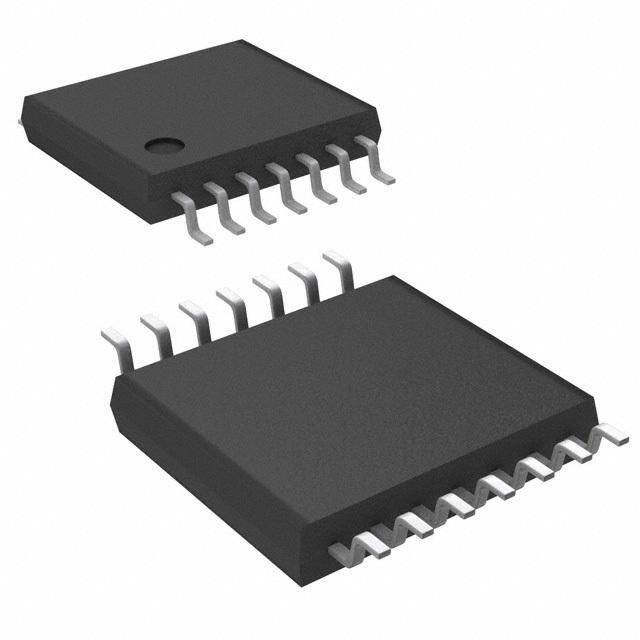

产品图片
产品型号	MC74VHCT74ADTR2
PCN过时产品	点击此处下载产品Datasheet
rohs	含铅 / 不符合限制有害物质指令(RoHS)规范要求
产品系列	74VHCT
不同V、最大CL时的最大传播延迟	8.8ns @ 5V，50pF
元件数	2
功能	设置（预设）和复位
包装	带卷（TR）
安装类型	表面贴装
封装/外壳	14-TSSOP（0.173"，4.40mm 宽）
工作温度	-55°C ~ 125°C
标准包装	2,500
每元件位数	1
电压-电源	4.5 V ~ 5.5 V
电流-输出高，低	8mA，8mA
电流-静态	2µA
类型	D 型
触发器类型	正边沿
输入电容	4pF
输出类型	差分
频率-时钟	140MHz
