Datasheet下载- 型号： MC74VHC1GT02DTT1
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MC74VHC1GT02DTT1由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MC74VHC1GT02DTT1价格参考。ON SemiconductorMC74VHC1GT02DTT1封装/规格：未分类， 暂无。您可以下载MC74VHC1GT02DTT1参考资料、Datasheet数据手册功能说明书，资料中有MC74VHC1GT02DTT1 详细功能的应用电路图电压和使用方法及教程。
MC74VHC1GT02DTT1 是安森美（ON Semiconductor）推出的单路双输入NOR门逻辑器件，属于VHC（Very High Speed CMOS）系列，采用SOT-23-5超小型封装。其典型应用场景包括： - 电平转换与信号整形：支持2.0V–5.5V宽电源电压，可兼容3.3V/5V系统，在混合电压接口中实现逻辑电平转换和噪声抑制后的信号整形。 - 使能/禁用控制：利用NOR门特性（输出低电平仅当两输入均为高），常用于电源管理、时钟门控或外设使能电路，例如在微控制器系统中组合复位与使能信号生成关断控制。 - 简单逻辑合成与冗余设计：在空间受限的便携设备（如IoT传感器节点、可穿戴设备）中，替代分立元件实现基本组合逻辑（如反相+或非功能），节省PCB面积并提升可靠性。 - 振荡器与脉冲发生电路：配合电阻电容构成RC振荡器，用于低成本定时、LED闪烁或看门狗唤醒信号生成。 该器件具备低功耗（静态电流<1µA）、高抗干扰性（VIH/VIL裕量大）、快速传播延迟（典型4.5ns@5V），适用于对尺寸、功耗和响应速度敏感的消费电子、工业控制及汽车电子（符合AEC-Q100 Grade 3）等场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC GATE NOR 1CH 2-INP 5-TSOP |
| 产品分类 | 逻辑 - 栅极和逆变器 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

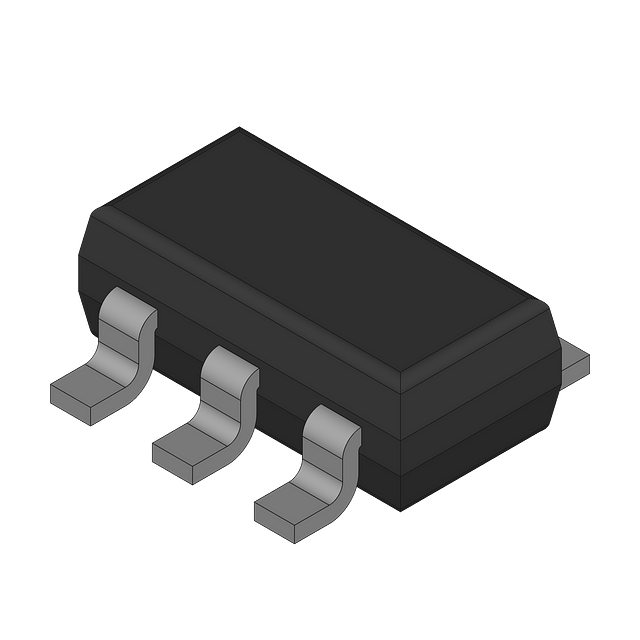

| 产品图片 |
|
| 产品型号 | MC74VHC1GT02DTT1 |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74VHC |
| 不同V、最大CL时的最大传播延迟 | 7.7ns @ 5V，50pF |
| 供应商器件封装 | 5-TSOP |
| 其它名称 | MC74VHC1GT02DTT1OS |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 6-TSOP（0.059"，1.50mm 宽）5 引线 |
| 工作温度 | -55°C ~ 125°C |
| 标准包装 | 3,000 |
| 特性 | - |
| 电压-电源 | 3 V ~ 5.5 V |
| 电流-输出高，低 | 8mA，8mA |
| 电流-静态（最大值） | 1µA |
| 电路数 | 1 |
| 输入数 | 2 |
| 逻辑电平-低 | 0.53 V ~ 0.8 V |
| 逻辑电平-高 | 1.4 V ~ 2 V |
| 逻辑类型 | 或非门 |
